Welche Werkzeuge benötige ich für die Installation eines Patchpanels?

Die Werkzeugs, die Sie zum Installieren eines Patchpanels benötigen: Eine direkte Antwort

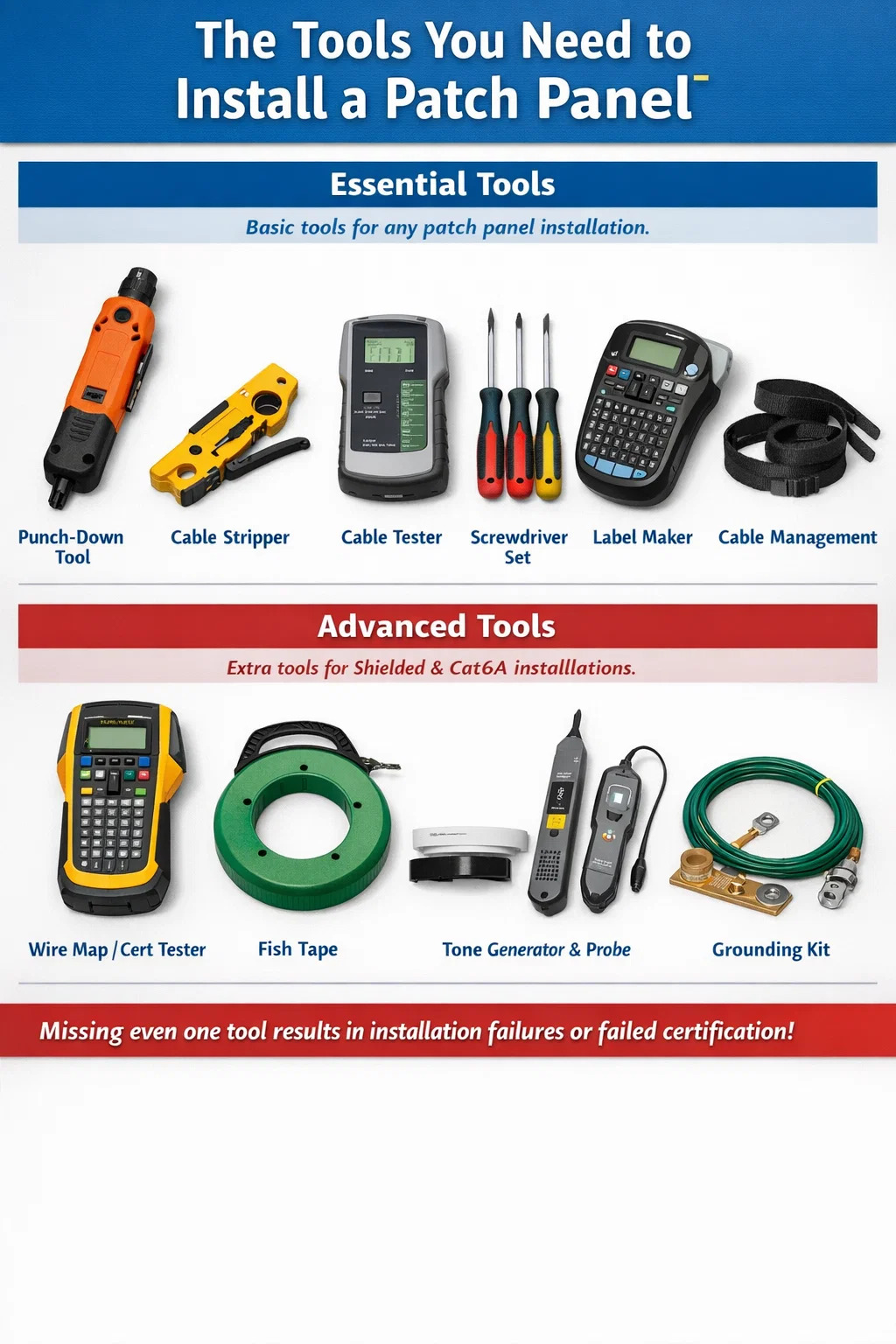

Um ein zu installieren Netzwerk-Patchpanel Sie benötigen ein Auflegewerkzeug, einen Kabelabisolierer, einen Kabeltester, einen Schraubendrehersatz, einen Etikettendrucker und eine Kabelmanagementlösung wie Klettbänder oder Kabelbinder. Für anspruchsvollere Installationen – insbesondere Cat6A- oder abgeschirmte Kabel – benötigen Sie außerdem einen Wire-Map-Tester oder einen vollständigen Zertifizierungstester, einen Fischband- oder Kabelziehgriff und einen Tongenerator mit Sonde. Hierbei handelt es sich nicht um optionale Extras. Das Fehlen auch nur einer davon führt entweder zu einer fehlgeschlagenen Installation, einem nicht zertifizierten Kanal oder einem Wartungsproblem, das Monate später auftritt.

In den folgenden Abschnitten wird jedes Tool detailliert beschrieben, erläutert, warum es wichtig ist, und spezifische Produktempfehlungen und Leistungsbenchmarks bereitgestellt, damit Sie fundierte Kaufentscheidungen treffen können, bevor Sie mit der Arbeit beginnen.

Das Auflegewerkzeug: Das wichtigste Instrument bei der Arbeit

Das Auflegewerkzeug ist das wichtigste Gerät für jede Patchpanel-Installation. Es führt einzelne Leiter in die 110er-IDC-Blöcke (Insulation Displacement Connector) auf der Rückseite des Panels ein. Wenn das Werkzeug nach unten schlägt, schneidet eine Klinge gleichzeitig den überschüssigen Draht ab und zwingt den Leiter in eine feste elektrische Verbindung mit der IDC-Klemme. Bei richtiger Ausführung ergibt sich eine gasdichte Verbindung den gesamten Lebenszyklus des Verkabelungssystems – oft 20 Jahre .

Es gibt zwei Haupttypen von Auflegewerkzeugen: Schlagwerkzeuge und Schlagwerkzeuge. Schlagwerkzeuge verwenden einen federbelasteten Mechanismus, der eine kalibrierte Schlagkraft liefert. Bei nicht stoßfesten (manuellen) Werkzeugen muss der Installateur manuell Druck ausüben. Verwenden Sie für professionelle Netzwerk-Patchpanel-Installationen immer ein Schlagwerkzeug. Handdruckwerkzeuge führen zu einer inkonsistenten Sitztiefe, was sich direkt in unterschiedlichen Einfügedämpfungs- und NEXT-Fehlern (Near-End Crosstalk) während der Kanalzertifizierung niederschlägt.

Die richtige Klinge wählen

Schlag-Auflegewerkzeuge sind für austauschbare Klingen geeignet. Die beiden gebräuchlichsten sind die 110er-Klinge und die Krone-Klinge. Fast alle nordamerikanischen Patchpanels verwenden Blöcke im 110er-Stil Daher ist eine 110er-Klinge der Standard-Ausgangspunkt. Europäische und einige internationale Installationen können Krone-Blöcke verwenden. Überprüfen Sie vor dem Kauf von Klingen den auf der Rückseite Ihres Panels aufgedruckten Blocktyp. Die Verwendung eines falschen Messers führt zu physischen Schäden an den IDC-Anschlüssen und zur Zerstörung der elektrischen Verbindung.

Die meisten Schlagwerkzeuge verfügen über einen Umschalter für hohe/niedrige Kraft. Für die Erstanschlüsse an steifen Cat6A-Leitern wird eine hohe Kraft aufgewendet. Geringe Kraft eignet sich für Cat5e-Kabel mit geringerem Durchmesser oder zum erneuten Einsetzen eines Leiters, der beim ersten Durchgang nicht vollständig eingerastet war. Fluke Networks, Paladin Tools und Klein Tools bieten alle zuverlässige Auflegewerkzeuge im Preisbereich von 30 bis 120 US-Dollar an, wobei professionelle Optionen von Fluke und Ideal Industries höher liegen.

Ergonomie ist bei großen Arbeiten wichtig

Bei einem Auftrag mit 200 Anschlüssen wird die Werkzeugergonomie zu einem echten Faktor. Billige Auflegewerkzeuge mit Hartplastikgriffen ermüden die Hände und führen zu überstürzten Anschlüssen und Fehlsitzen. Werkzeuge mit gummierten Griffen und gedämpftem Aufprallrückprall – wie das Fluke Networks D914S oder das Klein Tools VDV427-300 – reduzieren die wiederholte Belastung erheblich. Wenn Sie mehr als beenden 100 Ports in einer einzigen Sitzung , investieren Sie in ein Werkzeug mit ergonomischem Griff. Der Aufpreis von 30 bis 50 US-Dollar macht sich durch Genauigkeit und geringere Nacharbeit schnell bezahlt.

Kabelabisolierer und Kabelvorbereitungswerkzeuge

Bevor ein Leiter einen Auflegeblock berührt, muss der Kabelmantel sauber entfernt werden. Ein spezieller Kabelabisolierer – kein Universalmesser, keine Schere – ist das richtige Werkzeug für diesen Schritt. Kabelabisolierer für Twisted-Pair-Kabel sind so konzipiert, dass sie die Ummantelung in einer kontrollierten Tiefe einritzen, sodass die Klinge niemals die Leiter oder die Aderisolierung darunter einschneidet.

Eingekerbte Leiter sind eine der Hauptursachen für unzureichende oder fehlgeschlagene Kanaltests. Eine Kerbe verringert die Querschnittsfläche des Leiters, erhöht den Widerstand und erzeugt eine reflektierende Diskontinuität, die auf einem Zertifizierungstester als Rückflussdämpfungsfehler angezeigt wird. Die Kerbe ist mit bloßem Auge möglicherweise nicht sichtbar, aber ein Fluke DSX-8000 oder ein ähnliches Messgerät erkennt sie jedes Mal.

Rotationsabstreifer im Vergleich zu Klingenabstreifern

Rotierende Kabelabisolierer wickeln sich um das Kabel und ritzen den Mantel ein, während Sie das Werkzeug drehen. Dadurch entsteht eine saubere, gleichmäßige Ritzlinie über den gesamten Umfang des Mantels. Abisolierer mit Klinge führen einen einzelnen Längsschnitt durch und erfordern, dass der Installateur die Ummantelung zurückschält. Beide funktionieren gut in erfahrenen Händen. Rotationswerkzeuge von Jonard Tools (Modell UST-100) und Klein Tools (VDV110-095) werden in kommerziellen Installationen häufig und kostengünstig eingesetzt unter 25 $ .

Speziell bei Cat6A-Kabeln ist der Mantel dicker und steifer als bei Cat5e oder Cat6. Stellen Sie sicher, dass die Klingentiefe Ihres Abisolierers einstellbar ist, oder kaufen Sie einen Abisolierer, der speziell für Cat6A ausgelegt ist. Mehrere Hersteller verkaufen Kombi-Abisolierzangen, die mit einer einfachen Einstellschraube für die Klingentiefe sowohl Cat5e/6 als auch Cat6A verarbeiten.

Scheren und Bündigschneider

Eine scharfe Schere oder eine Diagonalzange mit bündigem Schnitt wird benötigt, um den Spline (den internen Separator, der in vielen Cat6-Kabeln zu finden ist) zu kürzen und die Leiterenden vor dem Einführen zu reinigen. Wenn der Spline nicht bündig mit der Mantelkante zurückgeschnitten wird, kann er einzelne Paare während der Beendigung auseinanderdrücken und dazu führen, dass sich die Paargeometrie ausreichend verschiebt, um die NEXT-Werte zu beeinflussen. Ein Paar Bündigschneider in Elektronikqualität für 10–15 US-Dollar erledigt dies sauber und präzise.

Schraubendreher und Rack-Montagezubehör

Ein Netzwerk-Patchpanel wird mit Standard-Rackschrauben in ein 19-Zoll-EIA-Rack oder Wandgehäuse montiert. Die meisten Racks akzeptieren je nach Rack-Hersteller und Modell entweder M6-Schrauben oder 10-32-Schrauben. Sie benötigen den richtigen Schraubendreher – normalerweise einen Kreuzschlitz- oder Schlitzschraubendreher Nr. 2 – sowie die passenden Rack-Muttern und -Schrauben.

Käfigmuttern sind die am häufigsten verwendeten Hardwareteile für die Rackmontage in 19-Zoll-Racks. Sie rasten in Rackschienen mit quadratischen Löchern ein und nehmen M6-Schrauben auf. Das Installieren von Käfigmuttern ohne das richtige Werkzeug zum Einsetzen von Käfigmuttern ist schmerzhaft – die scharfen Kanten der Mutter können bei wiederholten Installationen zu Schnittwunden an den Fingern führen. A Ein spezielles Werkzeug für Käfigmuttern kostet 5 bis 15 US-Dollar und eliminiert sowohl die Schmerzen als auch das Risiko, dass Käfigmuttern während der Installation in das Rack fallen.

Drehmomentanforderungen

Durch zu festes Anziehen der Rackschrauben werden die Käfigmuttern beschädigt und die Montageösen des Patchpanels verformt. Bei zu geringem Anzugsmoment lockern sich die Paneele, was mit der Zeit zu Vibrationsschäden führt und Sicherheitsrisiken in seismischen Zonen mit sich bringt. Die meisten Rack-Hardware-Spezifikationen erfordern 0,5–0,8 Nm Drehmoment auf M6-Rackschrauben. Ein einfacher Drehmomentschraubendreher mit Kreuzschlitz-Bitsatz sorgt für ein gleichmäßiges Drehmoment ohne Rätselraten, was besonders nützlich ist, wenn Panels in Umgebungen mit starken Vibrationen installiert werden, wie z. B. Industrieanlagen oder Rechenzentren mit kontinuierlich laufenden Kühlventilatoren auf Doppelböden.

Kabeltester und Zertifizierungsgeräte

Sobald das Netzwerk-Patchpanel terminiert und montiert ist, muss jeder Port getestet werden. Welche Art von Tester Sie benötigen, hängt davon ab, ob Sie eine Durchgangsprüfung oder eine vollständige Kanalzertifizierung durchführen.

Grundlegende Wiremap-Tester

Ein Wiremap-Tester prüft, ob alle acht Leiter in einem Twisted-Pair-Kabel von Ende zu Ende korrekt angeschlossen sind – keine Unterbrechungen, keine Kurzschlüsse, keine vertauschten Paare und keine geteilten Paare. Damit werden die häufigsten Punch-Down-Fehler zu einem für jedermann erschwinglichen Preis erfasst: Anständige Wiremap-Tester von Klein Tools, Fluke Networks und TREND Networks sind dafür erhältlich 30–150 $ . Der Fluke Networks MicroMapper und Klein Tools VDV501-851 sind beide zuverlässige Optionen für grundlegende Verifizierungsarbeiten.

Das Testen des Verdrahtungsplans allein reicht nicht aus, um einen Kanal für Cat6, Cat6A oder einen anderen Leistungsstandard zu zertifizieren. Es bestätigt nur die physische Kontinuität, nicht die elektrische Leistung. Für eine professionelle Installation, bei der der Endbenutzer einen Garantie- oder Zertifizierungsbericht erwartet, benötigen Sie einen Leistungstester.

Feldtester mit Zertifizierungsniveau

Zertifizierungstester messen alle von TIA-568.2-D und ISO/IEC 11801 geforderten Parameter: Einfügungsdämpfung, NEXT, FEXT, PSNEXT, Rückflussdämpfung, Ausbreitungsverzögerung und Verzögerungsversatz. Der Fluke Networks DSX-8000 ist der Branchenmaßstab und ist in der Lage, Cat8-Kanäle zu zertifizieren unter 10 Sekunden pro Kanal . Der IDEAL Industries SignalTEK NT und der TREND Networks LanTEK IV sind wettbewerbsfähige Alternativen zu niedrigeren Preisen.

Zertifizierungstester sind teuer – der Fluke DSX-8000 kostet über 9.000 US-Dollar –, aber Mietprogramme großer Anbieter und Werkzeugvermieter machen sie für einzelne Projekte zugänglich. Für Auftragnehmer, die regelmäßig Netzwerk-Patchpanels installieren, ist der Besitz eines Zertifizierungstesters eine direkte Geschäftsinvestition. Ein einzelner ausgefallener Kanal, der eine Nacharbeit erfordert, kostet mehr Arbeitsaufwand als ein Monat Werkzeugmiete.

Fasertestwerkzeuge

Wenn Ihre Patchpanel-Installation Glasfaser-Keystone-Module oder vorkonfektionierte Glasfaserkassetten umfasst, benötigen Sie außerdem ein optisches Verlusttestset (OLTS) und idealerweise ein optisches Zeitbereichsreflektometer (OTDR). Ein OLTS misst die End-to-End-Einfügungsdämpfung in dB und bestätigt, dass die Verbindung das Kanalbudget erfüllt. Ein OTDR identifiziert die Position und das Ausmaß einzelner Ereignisse – Anschlüsse, Spleiße, Biegungen – entlang der Glasfaserstrecke. OLTS-Einstiegsgeräte von EXFO, AFL und Fluke Networks beginnen bei etwa 800–1.500 US-Dollar für Singlemode/Multimode-Combo-Tester.

Tongenerator und Sonde (Toner und Zauberstab)

Ein Tongenerator und eine induktive Sonde – allgemein als „Toner and Wand“ oder „Fox and Hound“ bezeichnet – sind unerlässlich, um unbeschriftete Kabel aufzuspüren und festzustellen, welcher Kabelverlauf mit welchem Patchpanel-Anschluss verbunden ist. Der Tongenerator wird an ein Ende eines Kabels angeschlossen und sendet ein akustisches Tonsignal über das Kabel. Der induktive Tastkopf erkennt das Signal ohne physischen Kontakt, sodass Sie ein Kabelbündel scannen und anhand des lautesten Tons das richtige Kabel identifizieren können.

Dieses Tool ist bei Retrofit- oder Upgrade-Projekten, bei denen die Dokumentation der vorhandenen Verkabelung fehlt, unverzichtbar. Selbst bei Neuinstallationen hilft ein Toner dabei, vor dem Abschluss schnell zu bestätigen, dass ein bestimmter Kabelverlauf von einer Wandsteckdose am richtigen Patchpanel-Anschluss gelandet ist. Zuverlässige Tongeneratoren und Sonden von Fluke Networks (Pro3000), Klein Tools (VDV500-820) und TREND Networks sind im erhältlich Bereich zwischen 50 und 150 US-Dollar .

Einige fortschrittliche Wiremap-Tester verfügen über eine Tonerzeugungsfunktion, wodurch die Anzahl der für die Arbeit erforderlichen separaten Werkzeuge reduziert wird. Überprüfen Sie die Funktionsliste Ihres Testers, bevor Sie einen eigenständigen Toner kaufen, um redundante Geräte zu vermeiden.

Etikettenerstellungs- und Dokumentationstools

Jeder Port an einem Netzwerk-Patchpanel muss zum Zeitpunkt der Installation beschriftet werden. Der Versuch einer nachträglichen Etikettierung – nachdem das Rack voll ist und die Patchkabel vorhanden sind – ist deutlich schwieriger und führt zu schlechteren Ergebnissen. Ein spezieller Etikettendrucker, der wärmeschrumpfende oder laminierte Etiketten herstellt, ist ein Standardwerkzeug für jede professionelle Verkabelungsaufgabe.

Brady und HellermannTyton stellen Etikettendrucker her, die speziell für die Netzwerkverkabelungsinfrastruktur entwickelt wurden. Der Brady BMP21-PLUS und der HellermannTyton TAG-IT werden beide häufig in kommerziellen Installationen eingesetzt. Diese Drucker akzeptieren Etikettenkassetten, die mit Patchpanel-Etikettenstreifen, Kabelwickeletiketten und Portflaggen kompatibel sind. Die Etiketten sollten die Anschlusskennung, die Zielsteckdose und die Kabelkategorie enthalten. A Vom ersten Tag an wird ein einheitliches Kennzeichnungsschema angewendet Verkürzt die Fehlerbehebungszeit um Stunden über die gesamte Lebensdauer des Systems.

Kabelplan und Bestandsdokumentation

Ein Etikettendrucker produziert die physischen Etiketten. Der zugehörige Kabelplan – eine Tabelle oder Datenbank, die jede Portkennung ihrem physischen Ursprung, der Kabelkategorie, dem Installationsdatum und dem Testergebnis zuordnet – ist die Dokumentation, die die Etiketten nützlich macht. Die meisten Zertifizierungstester können Testergebnisse im PDF- oder CSV-Format direkt auf einen PC exportieren. Durch die Integration dieser Ergebnisse in einen Kabelplan entsteht eine vollständige, überprüfbare Aufzeichnung der Installation. Diese Dokumentation ist für die Systemgarantien der meisten Hersteller erforderlich und wird von den IT-Abteilungen der Unternehmen als Lieferumfang für jedes vertraglich vereinbarte Verkabelungsprojekt erwartet.

Kabelmanagement-Tools und Zubehör

Bei der Installation eines Netzwerk-Patchpanels geht es nicht nur um das Panel selbst, sondern auch um die Verwaltung der Kabelführungen, die in die Rückseite des Panels führen, und der Patchkabel, die die vorderen Anschlüsse mit Netzwerkgeräten verbinden. Schlechtes Kabelmanagement ist eines der häufigsten Probleme in installierten Netzwerken und lässt sich mit den richtigen Werkzeugen am einfachsten verhindern.

Klett-Kabelbinder und Klettbänder

Kabelbinder mit Klettverschluss und Klettverschluss sind das bevorzugte Befestigungselement zum Bündeln von Kabelstrecken in jeder Installation, die den Kabelmanagementstandards TIA-569 oder ISO/IEC 14763 entspricht. Wenn Kabelbinder aus Kunststoff zu fest angezogen werden, verformen sie den Kabelmantel und komprimieren die Paare im Inneren, wodurch das Übersprechen zunimmt und möglicherweise Fehler bei der Kanalzertifizierung verursacht werden. Klettbänder üben keine Druckkraft aus und können beliebig oft neu positioniert werden. Panduit und HellermannTyton stellen beide Klettbandprodukte her, die speziell für den Einsatz in strukturierten Kabeln ausgelegt sind. Eine Tüte voll 100 Kabelbinder mit Klettverschluss kosten 10 bis 20 US-Dollar und erfüllt die Verwaltungsanforderungen einer typischen 24-Port-Panel-Installation.

Horizontale Kabelmanager

Ein horizontaler 1U-Kabelmanager, der direkt über oder unter jedem Patchpanel montiert wird, sorgt für Ordnung bei den vorderen Patchkabeln und verhindert, dass sie auf benachbarte Geräte durchhängen. Ohne Kabelmanager erzeugt ein 48-Port-Panel mit 48 Patchkabeln eine Masse an Kabeln, die den Luftstrom blockieren, die Portidentifizierung erschweren und sich verheddern, wenn ein einzelnes Kabel bewegt werden muss. Kabelmanager mit Fingerkanälen (Kunststofffinger, die Kabel von einer Seite zur anderen führen) sind das effektivste Format und sind von Panduit, Leviton und generischen Herstellern von Rackzubehör erhältlich 15–60 $ pro 1U-Einheit .

J-Haken und Kabelhalterungshardware

Hinter dem Patchpanel müssen die eingehenden Kabelstränge in regelmäßigen Abständen abgestützt werden, um zu verhindern, dass das Gewicht des Kabelbündels an den Endverschlüssen zieht. J-Haken – sattelförmige Halterungen aus Kunststoff oder Metall, die an Rackschienen, Kabeltrassenstrukturen oder Wandpfosten befestigt werden – halten Kabelbündel, ohne sie zu komprimieren. TIA-569 empfiehlt Stützpunkte alle 4–5 Fuß (1,2–1,5 Meter) entlang horizontaler Kabelführungen. J-Haken sind kostengünstig (0,50–2,00 US-Dollar pro Stück), müssen jedoch vor dem Verlegen der Kabel installiert werden, sodass sie sowohl ein Planungselement als auch ein Werkzeug sind.

Fischband, Kabelziehwerkzeuge und Zugangsgeräte

Sofern die Kabelwege nicht bereits zum Patchpanel-Standort vorgezogen sind, benötigen Sie Werkzeuge, um Kabel durch Wände, über Decken und durch Leitungen zu verlegen. Die spezifischen Tools hängen von der Installationsumgebung ab, die folgenden sind jedoch immer erforderlich.

Fischband

Ein Fischband ist ein langes, halbstarres Stahl- oder Glasfaserband, das durch Rohr- oder Wandhohlräume geschoben werden kann, um einen Zugweg zu schaffen. Sobald das Fischband den Zielpunkt erreicht, wird das Kabel am Band befestigt und wieder durchgezogen. Stahlfischbänder hinein 50 Fuß und 100 Fuß Länge Bewältigen Sie die meisten kommerziellen Installationsszenarien. Glasfaser-Fischbänder werden in Umgebungen mit stromführenden elektrischen Leitungen in der Nähe bevorzugt, da Glasfaser nicht leitend ist. Klein Tools, Greenlee und Milwaukee stellen alle zuverlässige Fischbandprodukte her.

Glühstäbe und Flexbits

Glühstäbe sind Schubstangen aus Glasfaser, mit denen Kabel durch offene Deckenhohlräume geführt werden, in denen ein Fischband zu steif wäre, um Hindernisse zu umgehen. Sie verbinden sich Ende an Ende in Abschnitten, die typischerweise 4 Fuß lang sind, und ermöglichen so Durchläufe 20–30 Fuß oder mehr durch enge Räume über der Decke. Flexbits – lange, flexible Bohrerverlängerungen – werden zum Bohren durch Brandschutzabschlüsse, Deckplatten und Wandhohlräume an Stellen verwendet, die mit Standardbohrern nicht erreicht werden können.

Trittleiter und Sicherheitsausrüstung

Bei den meisten Netzwerk-Patchpanel-Installationen muss in der Höhe gearbeitet werden – über Deckenplatten, auf Leitergestellen oder indem man in die Oberseite hoher Gerätegestelle greift. Eine 6 Fuß lange Trittleiter aus Glasfaser gehört zur Standardinstallationsausrüstung. In Rechenzentren mit Doppelböden oder hohen Open-Frame-Racks ist ein stabiler Plattform-Tritthocker ebenso wichtig. Während der gesamten Installation sollte persönliche Schutzausrüstung einschließlich Schutzbrille (zum Bohren und Stanzen von Leitern, die brechen und zu Projektilen werden können) und schnittfeste Handschuhe (zum Umgang mit Kabelkanten und Rackschienen) getragen werden.

Komplette Werkzeugliste nach Installationsphase

In der folgenden Tabelle sind die erforderlichen Werkzeuge nach Phase einer typischen Netzwerk-Patchpanel-Installation geordnet, vom Kabeleinzug bis zur endgültigen Dokumentation. Verwenden Sie diese Checkliste vor Arbeitsbeginn, um sicherzustellen, dass nichts fehlt, bevor mit der Arbeit begonnen wird.

Spezielle Tools für geschirmte und Cat6A-Patchpanel-Installationen

Für geschirmte Twisted-Pair-Kabel (STP) und Cat6A-Installationen gelten spezielle Werkzeuganforderungen, die über den Standardsatz hinausgehen. Das Ignorieren dieser Unterschiede führt zu Erdungsfehlern, Abschirmungsunterbrechungen und Zertifizierungstestfehlern, deren Diagnose und nachträgliche Behebung teuer ist.

Werkzeuge zur Vorbereitung geschirmter Kabel

STP-Kabel verfügen über eine Folien- oder Geflechtabschirmung, die alle vier Paare umschließt. Nach dem Abziehen des Mantels muss dieser Schirm vorsichtig über den Kabelmantel zurückgefaltet werden, ohne ihn zu zerreißen, und dann beim Anschließen mit dem metallischen Steckergehäuse des geschirmten Patchpanels verbunden werden. Für diesen Schritt sind eine Spitzzange mit feiner Spitze und ein spezielles, abgeschirmtes Keystone-Buchsen-Anschlusswerkzeug (vom Panelhersteller bereitgestellt) erforderlich. Der Versuch, die Abschirmung mit bloßen Händen zu falten und zu verbinden, führt zu einem inkonsistenten Abschirmungskontakt, was den Zweck einer abgeschirmten Verkabelung zunichte macht.

Erdungswerkzeuge und Hardware

Ein abgeschirmtes Netzwerk-Patchfeld muss mit der Erdungsschiene des Racks verbunden werden, die wiederum mit dem Telekommunikations-Erdungs- und Erdungssystem des Gebäudes (wie in TIA-607-C definiert) verbunden ist. Hierzu ist ein Schutzleiter (mindestens) erforderlich 6 AWG Kupfer für die Rack-Erde-Verbindung in den meisten gewerblichen Installationen), ein Kabelschuh-Crimpwerkzeug und die entsprechenden Kompressionskabelschuhe. Mit einem Multimeter wird die Kontinuität des Erdungspfads vom Panel zur Haupterdungselektrode überprüft. Wenn der Erdungspfad offen ist oder der Widerstand 1 Ohm überschreitet, funktioniert das Abschirmungssystem nicht wie vorgesehen.

Cat6A-spezifische Überlegungen

Cat6A-Kabel haben typischerweise einen deutlich größeren Durchmesser als Cat6 7–8 mm vs. 5–6 mm – und erfordert größeres Kabelmanagementzubehör (breitere J-Haken-Sättel, Kabelmanager mit höherer Kapazität) und ein auf hohe Kraft eingestelltes Auflegewerkzeug für die steiferen 23-AWG-Leiter. Der vergrößerte Durchmesser bedeutet auch, dass sich hinter einem verkabelten Cat6A-Panel mit 48 Ports ein viel dickeres Kabelbündel befindet als ein entsprechendes Cat6-Panel. Der hintere Kabelführungsraum muss entsprechend geplant werden, mit mindestens 3–4 Zoll freier Tiefe hinter der Platte für die Bündelführung.

Sicherheitswerkzeuge und persönliche Schutzausrüstung

Die Installation von Patchpanels ist eine physische Handwerksarbeit mit echten Verletzungsrisiken. Die folgenden PSA- und Sicherheitswerkzeuge sollten Teil der Ausrüstung jedes Installateurs sein.

• Schutzbrille: Erforderlich beim Bohren, Stanzen von Leitern und Schneiden von Kabeln. Drahtenden und Mantelfragmente können zu Hochgeschwindigkeitsgeschossen werden.
• Schnittfeste Handschuhe (Level A4 oder höher): Rackschienen und Ausstanzkanten weisen scharfe Grate auf. Schnittfeste Handschuhe gemäß ANSI/ISEA 105 Level A4 bieten ausreichenden Schutz, ohne die Fingerfertigkeit bei der Kabelhandhabung wesentlich zu beeinträchtigen.
• N95-Atemschutzmaske: Erforderlich bei Arbeiten in Deckenräumen mit Glasfaserisolierung, Sprühbrandschutz oder Ansammlungen von Staub und Partikeln.
• Knieschützer: Das Anschließen von Kabeln an Patchpanels auf Bodenhöhe in Wandgehäusen erfordert anhaltendes Knien. Professionelle Knieschoner reduzieren Ermüdungserscheinungen und verhindern Verletzungen auf Beton- oder Fliesenböden.
• Stirnlampe oder Arbeitsleuchte: Die Rückseite eines Racks ist dunkel. Mit einer Stirnlampe bleiben beide Hände für Kabelarbeiten frei und es ist nicht mehr erforderlich, dass ein Helfer eine Taschenlampe hält.
• Nichtleitende Trittleiter: Bei Arbeiten in der Nähe von unter Spannung stehenden elektrischen Geräten sind Glasfaserleitern obligatorisch. Aluminiumleitern stellen in Serverräumen, in denen Stromverteilungseinheiten (PDUs) und USV-Systeme installiert sind, ein Stromschlagrisiko dar.

Starter-Kit vs. Profi-Kit: Welches Budget sollten Sie einplanen?

Für jemanden, der zum ersten Mal ein kleines Heim- oder Büronetzwerk-Patchpanel installiert, deckt ein minimaler Werkzeugsatz das Wesentliche ohne unnötige Kosten ab. Für einen professionellen Installateur, der Patchpanels regelmäßig in kommerziellen Projekten einsetzt, bietet ein komplettes Kit die Qualität und Geschwindigkeit, die professionelle Arbeit erfordert.

Für professionelle Auftragnehmer, die den Kauf eines Zertifizierungstesters nicht ohne weiteres rechtfertigen können, ist die Anmietung direkt bei Fluke Networks oder über autorisierte Mietpartner in der Regel kostenpflichtig 150–300 $ pro Woche , wodurch die Zertifizierung auch für die Nutzung in einem einzelnen Projekt wirtschaftlich zugänglich wird.
