Wie werden Patchpanels verkabelt?

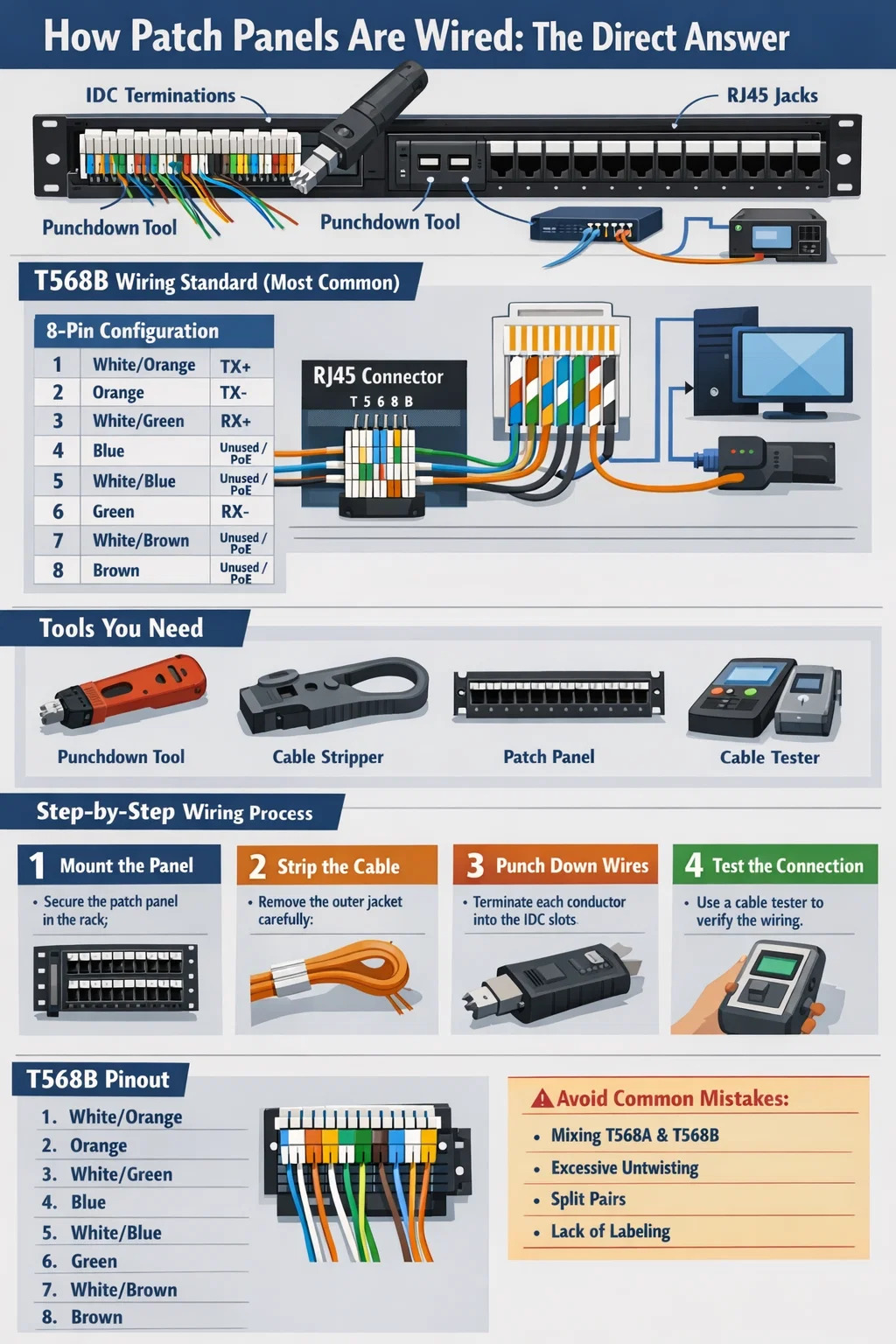

Wie Patchpanels verkabelt werden: Die direkte Antwort

A Netzwerk-Patchpanel Die Verkabelung erfolgt durch Anschließen einzelner Kupferleiter von einer strukturierten Verkabelung, die in der Rückseite des Panels verläuft, mithilfe eines Auflegewerkzeugs entsprechend dem Verkabelungsstundard T568A oder T568B. Jeder der acht Leiter in einem Cat5e-, Cat6- oder Cat6A-Kabel sitzt in einem farbcodierten IDC-Steckplatz (Insulation Displacement Connector) auf der Rückseite des Patchpanel-Anschlusses. Nach dem Durchstanzen werden an der Vorderseite des Panels RJ45-Keystone-Buchsen freigelegt, sodass kurze Patchkabel den Anschluss von Geräten an Switches, Router oder andere Netzwerkgeräte ermöglichen.

Der gesamte Zweck eines Patchpanels in einem Netzwerk-Rack besteht darin, als fester, organisierter Abschlusspunkt für horizontale Kabelstrecken zu fungieren, Ihre Infrastruktur sauber zu halten und Verschiebungen, Ergänzungen und Änderungen zu erleichtern, ohne die permanente Verkabelung hinter den Wänden zu stören. Die meisten professionellen Installationen verwenden T568B als Standardverkabelungsstandard , obwohl T568A unter bestimmten Standards für Regierungsgebäude erforderlich ist. Am wichtigsten ist die Konsistenz – mischen Sie niemals Standards im selben Lauf.

Verstehen der Verkabelungsstandards T568A und T568B

Bevor Sie einen einzelnen Draht berühren, müssen Sie die beiden Verkabelungsstandards verstehen, die in praktisch allen strukturierten Verkabelungen auf der Welt verwendet werden. Sowohl T568A als auch T568B nutzen alle acht Leiter eines Cat-Kabels – vier Paare –, unterscheiden sich jedoch in der Anordnung der orangefarbenen und grünen Paare an den Pins 1, 2, 3 und 6.

T568B-Pinbelegung (am häufigsten in Nordamerika)

T568A vertauscht die orangen und grünen Paare und platziert Weiß/Grün auf Pin 1, Grün auf Pin 2, Weiß/Orange auf Pin 3 und Orange auf Pin 6. Der funktionale Unterschied zwischen den beiden ist bei Straight-Through-Verbindungen gleich Null – er spielt nur bei Crossover-Kabeln eine Rolle, bei denen ein Ende T568A und das andere T568B verwendet. Bei Gigabit Ethernet und 10GbE übertragen alle vier Paare gleichzeitig Daten Aus diesem Grund ist die Aufrechterhaltung der Verdrillungsintegrität jedes Paares während des gesamten Punchdowns für die Signalintegrität bei hohen Geschwindigkeiten von entscheidender Bedeutung.

Werkzeuge und Materialien, die Sie vor dem Start benötigen

Wenn man sich ohne die richtigen Werkzeuge in einen Patchpanel-Anschluss stürzt, führt dies zu unzuverlässigen Verbindungen, die einen einfachen Verbindungstest bestehen, aber unter realer Netzwerklast versagen. Hier finden Sie alles, was Sie auf der Bank benötigen, bevor Sie ein einzelnes Kabel durch die Wand ziehen.

• Auflegewerkzeug mit 110 Klingen — Ein hochwertiges Schlagwerkzeug mit einstellbarer Krafteinstellung. Geringe Kraft für den ersten Sitz, hohe Kraft für den endgültigen Zusammenbau. Fluke Networks und Paladin Tools bieten beide zuverlässige Optionen im Bereich von 25 bis 60 US-Dollar. Vermeiden Sie billige No-Brand-Versionen, die IDC-Kontakte knacken.
• Kabelabisolierer – Ein spezieller Abisolierer mit runder Klinge für Netzwerkkabel, kein Multitool-Abisolierer. Sie möchten den Außenmantel entfernen, ohne die Leiterisolierung zu beschädigen. Ein Einschnitt in der Leiterisolierung führt zu Impedanzanomalien, die sich als Rückflussdämpfungsfehler bei einem Kabelzertifizierer bemerkbar machen.
• Netzwerk-Patchpanel — 24-Port- oder 48-Port-1U-Panels sind in den meisten Installationen Standard. Cat5e-Panels verarbeiten bis zu 1 Gbit/s. Cat6-Panels sind für 1 Gbit/s bei 250 MHz ausgelegt und können 10 GbE bei kürzeren Entfernungen unterstützen. Cat6A-Panels laufen mit 10 GbE bei vollen 100-Meter-Läufen und 500 MHz.
• Kabelführungsstange oder D-Ring — Befestigen Sie diese direkt über oder unter der Platte an der Rackeinheit. Ohne Zugentlastung und Kabelmanagement sind Patchpanel-Ports mechanischer Belastung ausgesetzt, die mit der Zeit den IDC-Kontakt beeinträchtigt.
• Kabeltester oder Zertifizierer — Ein einfacher Durchgangsprüfer wie ein Klein Tools VDV526-100 (ca. 30 US-Dollar) bestätigt die Richtigkeit der Verdrahtungspläne. Für professionelle Installationen, die eine TIA-568-Zertifizierung erfordern, ist ein Fluke DSX CableAnalyzer der Branchenstandard, kostet jedoch mehrere tausend Dollar – die meisten Auftragnehmer mieten ihn für den projektspezifischen Einsatz.
• Permanentmarker und Etikettendrucker — Beschriften Sie jeden Port vor dem Terminieren. Eine nachträgliche Umetikettierung ist mühsam und führt zu Dokumentationsfehlern.
• Kabelbinder mit Klettverschluss — Verwenden Sie niemals Kabelbinder an Netzwerkkabeln. Zu fest angezogene Kabelbinder verformen die Kabelgeometrie und verändern die Paargeometrie, was die Hochfrequenzleistung beeinträchtigt. Klettbänder ermöglichen eine Anpassung und belasten das Kabel nicht.

Schritt-für-Schritt: So verkabeln Sie ein Netzwerk-Patchpanel

Der folgende Prozess gilt für ein Standard-Punchdown-Patchpanel im 110-Stil – der Typ, der in fast allen kommerziellen Cat5e-, Cat6- und Cat6A-Installationen verwendet wird. Modulare Panels im Keystone-Stil folgen der gleichen Leiteranschlusslogik, verwenden jedoch abnehmbare einzelne Keystone-Buchsen anstelle eines festen hinteren Rahmens.

Schritt 1 – Montieren Sie das Panel und planen Sie Ihr Layout

Montieren Sie das Patchpanel im Rack, bevor Sie Kabel dorthin verlegen. Verwenden Sie Käfigmuttern und Schrauben, die für Ihren Racktyp geeignet sind – die meisten standardmäßigen 19-Zoll-Racks verwenden ein 10-32- oder 12-24-Gewinde. Fingerfest ist nicht genug; Eine lockere Platte vibriert und belastet die Anschlüsse im Laufe der Zeit. Legen Sie jetzt Ihr Portnummerierungsschema fest. Ein gängiger Ansatz besteht darin, die Ports 1–24 von links nach rechts auf einem einzigen Panel zu nummerieren und den physischen Raum oder Anschlussort vom ersten Tag an in einer Tabellenkalkulation oder einer Kabelmanagementsoftware zu dokumentieren.

Schritt 2 – Verlegen Sie die Kabel und lassen Sie eine ausreichende Serviceschleife frei

Ziehen Sie horizontale Kabelläufe durch Ihr Kabelrohr oder Ihre Kabelrinne und in das Rack. Lassen Sie am Patchpanel-Ende eine Wartungsschleife mit mindestens 12–18 Zoll Spielraum. Dieser Durchhang dient zwei Zwecken: Er ermöglicht es Ihnen, das Kabel neu zu terminieren, wenn ein Anschluss ausfällt, ohne dass die Strecke zu kurz wird, und er verringert die mechanische Spannung an der Punchdown-Verbindung. Ziehen Sie niemals ein Kabel so fest, dass es am Endpunkt keinen Spielraum mehr hat – Dies ist ein häufiger Fehler bei Heimwerkerinstallationen, der Monate später zu Kontaktausfällen führt, wenn das Gebäude thermische Zyklen durchläuft.

Schritt 3 – Ziehen Sie die Außenjacke ab

Entfernen Sie mit dem Kabelabisolierer etwa 1,5 bis 2 Zoll des Außenmantels vom Ende jedes Kabels. Ritzen Sie den Mantel mit dem Abisolierer ein, drehen Sie das Werkzeug einmal um das Kabel und ziehen Sie dann den Mantel ab. Überprüfen Sie alle acht Leiter auf etwaige Kerben in der einzelnen Isolierung. Eine beeinträchtigte Isolationsschicht auf einem Leiter führt zu Paar-zu-Paar-Übersprechen, das bei Gigabit-Geschwindigkeiten erkennbar wird. Wenn Sie eine Kerbe sehen, schneiden Sie das Ende ab und abisolieren Sie es erneut – schließen Sie einen beschädigten Leiter nicht ab.

Schritt 4 – Drehen Sie die Leiter auf und setzen Sie sie ein

Drehen Sie jedes Paar nur so weit auf, dass der vorgesehene IDC-Steckplatz auf dem Patchpanel erreicht wird. TIA-568-Standards geben eine maximale Entdrillung von an 0,5 Zoll (13 mm) für Cat5e and 0,375 Zoll (9,5 mm) für Cat6 . Das Überschreiten dieser Grenzwerte beeinträchtigt die NEXT-Leistung (Near-End Crosstalk) des Kabels. Legen Sie jeden Leiter in seinen farbcodierten Schlitz auf der Rückseite des Patchpanel-Anschlusses. Die Steckplatz-Farbcodierung auf dem Panel entspricht entweder T568A oder T568B – viele Panels zeigen beide Farbcodes nebeneinander mit der Bezeichnung A und B. Wählen Sie die richtige Seite für Ihren gewählten Standard und verlegen Sie jeden Leiter entsprechend. Zu diesem Zeitpunkt muss der Leiter nicht vollständig heruntergedrückt werden – das erledigt das Auflegewerkzeug.

Schritt 5 – Schlagen Sie jeden Leiter nieder

Positionieren Sie die 110er-Klinge des Auflegewerkzeugs über dem Leiter in seinem Schlitz. Die Klinge hat zwei Seiten – eine schneidet den überschüssigen Leiter ab und die andere nicht. Die Schneidseite muss nach außen (vom Schalttafelkörper weg) zeigen, damit das überschüssige Drahtende beim Sitz des Leiters abgeschnitten wird. Schlagen Sie das Werkzeug fest und gerade an. Ein hochwertiges Aufschlagwerkzeug klickt beim Abfeuern hörbar. Verwenden Sie keinen Schraubendreher oder kein schlagfreies Werkzeug, um Leiter in IDC-Schlitze zu drücken — Die IDC-Klinge muss die Leiterisolierung in einer einzigen kontrollierten Bewegung durchstoßen, um eine gasdichte, korrosionsbeständige Verbindung herzustellen. Ein langsam gedrückter Leiter führt zu einer hochohmigen Verbindung, die zeitweise ausfällt.

Wiederholen Sie dies für alle acht Leiter an jedem Port. Anschließend sollte jedes Leiterende sauber und bündig mit dem IDC-Block abgeschnitten werden, und außerhalb des Schlitzes sollte kein blankes Kupfer sichtbar sein.

Schritt 6 – Zugentlastung und Kabelmanagement anbringen

Die meisten Patchpanels verfügen auf der Rückseite über eine Zugentlastungsschiene aus Kunststoff oder Ankerpunkte für Kabelbinder. Führen Sie jedes abgeschlossene Kabel durch die Zugentlastungshalterung und befestigen Sie es mit einem Klettband. Das Kabel sollte so sicher sein, dass ein fester Zug am Kabel keine mechanische Kraft auf den Punchdown-Anschluss überträgt. Verlegen Sie die Kabel ordentlich an der Rückseite des Racks und verlegen Sie sie in den Kabelführungskanal. Schlechte Kabelführung ist die häufigste Ursache für Anrufe wegen Neuterminierung – Kabel, die locker gelassen wurden, können schließlich von jemandem, der im Rack arbeitet, hängen bleiben, herausgerissen oder verheddert werden.

Schritt 7 – Testen Sie jeden Port

Schließen Sie eine Kabeltester-Sendeeinheit an den vorderen RJ45-Anschluss und den Remote-Empfänger an das andere Ende derselben Kabelstrecke (an der Wandplatte oder Steckdose) an. Führen Sie einen Wiremap-Test durch. Der Tester bestätigt, dass alle acht Leiter an die richtigen Pins angeschlossen sind, ohne Unterbrechungen, Kurzschlüsse, vertauschte Paare, geteilte Paare oder vertauschte Paare. Ein Split-Pair – bei dem zwei Leiter aus verschiedenen Paaren an denselben RJ45-Steckplatzpositionen verdrahtet sind – besteht einen grundlegenden Durchgangstest, schlägt jedoch bei hohen Geschwindigkeiten fehl, weil das Differentialpaarsignal unterbrochen ist. Ein ordnungsgemäßer Wire-Map-Test erkennt Split-Pairs.

Patchpanel-Typen und wann sie jeweils verwendet werden

Nicht alle Netzwerk-Patchpanels sind auf die gleiche Weise verkabelt, da nicht alle Panels die gleiche Abschlussarchitektur verwenden. Wenn Sie die Unterschiede verstehen, können Sie das richtige Panel für die Installation auswählen und Kompatibilitätsprobleme vermeiden.

Feste Auflegeplatten im 110er-Stil

Dies ist der traditionelle und häufigste Typ. Die Rückseite des Panels ist ein fester Kunststoffblock mit IDC-Steckplätzen für jeden der acht Leiter pro Port, die in farbcodierten Reihen angeordnet sind. Die Terminierung ist dauerhaft – wenn der IDC-Kontakt eines einzelnen Ports ausfällt, können Sie nicht nur diesen Port ersetzen, ohne das gesamte Panel auszutauschen. Diese Panels sind kostengünstig (ein Cat6-Panel mit 24 Ports kostet normalerweise 20 bis 50 US-Dollar) und sind bei ordnungsgemäßem Abschluss äußerst zuverlässig. Sie sind die richtige Wahl für die meisten dauerhaften strukturierten Verkabelungsinstallationen.

Modulare Keystone-Patchpanels

Keystone-Panels sind leere Frontplattenrahmen, die einzeln abgeschlossene Keystone-Buchsen aufnehmen – der gleiche Typ, der auch in Wandsteckdosen verwendet wird. Jeder Port ist ein separates Snap-in-Modul. Der große Vorteil besteht darin, dass einzelne Ports ausgetauscht werden können, ohne dass benachbarte Ports neu terminiert werden müssen. Sie ermöglichen auch Mixed-Media-Panels – Sie können einige Steckplätze mit Cat6A-Keystone-Buchsen, andere mit Glasfaser-LC-Kopplern und andere mit Blindeinsätzen bestücken, alles auf derselben Panel-Seite. Der Nachteil sind höhere Kosten pro Port und etwas größere Schwankungen in der Qualität der Buchsen innerhalb eines Panels, wenn verschiedene Buchsenhersteller verwendet werden.

Abgewinkelte und flache Patchpanels

Standard-Patchpanels präsentieren ihre RJ45-Ports in einer flachen horizontalen Reihe, die gerade nach vorne zeigt. Abgewinkelte Patchpanels – manchmal auch als klappbare oder ausschwenkbare Panels bezeichnet – neigen den vorderen Anschluss nach unten, typischerweise um 15 oder 45 Grad. Dies erleichtert das Anschließen und Verlegen von Patchkabeln in dichten Rackumgebungen, in denen das Kabelmanagement knapp ist. Bei einem vollständig bestückten 1U-Flachbildschirm mit 48 Ports ist es zum Erreichen der Ports in der hinteren Reihe mit einem Patchkabel erforderlich, das Kabel so zu verlegen, dass der RJ45-Stecker beansprucht wird. Eine abgewinkelte Platte verringert die Biegeradiusbelastung. Installationen mit hoher Dichte und 48 oder mehr Ports pro Rackeinheit profitieren erheblich von abgewinkelten Panels.

Glasfaser-Patchpanels

Glasfaser-Patchpanels unterscheiden sich grundlegend von Kupferpanels. Sie verwenden überhaupt keine Punchdown-Abschlüsse. Stattdessen sind dort Glasfaseranschlüsse untergebracht – LC, SC, ST oder MPO – entweder als vorkonfektionierte Pigtails, die mit den eingehenden Glasfasersträngen innerhalb des Panels verschmolzen werden, oder als vorkonfektionierte Kassetten, die in ein Gehäuse eingerastet werden. Der Panelkörper bietet ein Schutzgehäuse für die Faserenden und eine Halterung für die Kupplungsadapter, die den Anschluss von Patchkabeln ermöglichen. Das Reinigen von Glasfaseranschlüssen mit geeigneten IEC 61300-3-35-konformen Werkzeugen vor jeder Verbindung ist obligatorisch – verunreinigte Glasfaserendflächen verursachen Einfügedämpfung, die das gesamte Dämpfungsbudget einer Verbindung übersteigt.

Cat5e vs. Cat6 vs. Cat6A Patchpanels: Leistungsunterschiede

Die von Ihnen installierte Kabelkategorie bestimmt, welche Patchpanel-Kategorie Sie benötigen. Das Mischen von Kategorien – zum Beispiel die Installation eines Cat6-Kabels, aber der Abschluss in einem Cat5e-Patchpanel – beschränkt den gesamten Kanal auf die Cat5e-Leistung. Jede Komponente im Kanal muss die Zielkategorie erfüllen oder übertreffen.

Cat6A-Patchpanels sind physisch größer als Cat5e- oder Cat6-Panels, da Cat6A-Kabel deutlich dicker sind – typischerweise 7–8 mm Außendurchmesser gegenüber 5–6 mm bei Cat6. Ein Cat6A-24-Port-Panel nimmt aufgrund der zusätzlichen Kabelmanagementanforderungen auf der Rückseite häufig das Äquivalent von 1,5 HE echtem Rack-Platz ein. Planen Sie Ihr Rack-Layout entsprechend.

Wie Patchpanels mit Switches und Endgeräten verbunden werden

Ein Patchpanel selbst führt keine Umschaltung oder Weiterleitung durch. Es handelt sich um einen rein passiven Abschluss- und Cross-Connect-Punkt. Wenn man versteht, wie es im Netzwerkpfad positioniert ist, wird klar, warum die richtige Verkabelung so wichtig ist.

Der komplette Kanal von einem Netzwerk-Switch zu einer Workstation oder IP-Kamera läuft wie folgt ab:

1. Netzwerk-Switch-Port → kurzes Patchkabel (normalerweise 1–3 Fuß) → vorderer RJ45-Port des Patchpanels
2. Patchpanel-IDC-Abschluss → horizontale Kabelführung durch Wände/Decke/Leitung
3. Horizontale Kabelführung → Wandsteckdose RJ45-Buchse (oder Aufputzdose)
4. Steckdose → kurzes Patchkabel → Endgerät (PC, Telefon, AP, Kamera)

TIA-568 definiert die maximale permanente Verbindung (vom Patchpanel-IDC zum Wandsteckdosen-IDC) als 90 Meter , wobei die verbleibenden 10 Meter auf alle Patchkabel im Kanal verteilt werden, um das Gesamtkanalmaximum von 100 Metern zu erreichen. Das Überschreiten von 90 Metern auf der horizontalen Strecke stellt einen Verstoß gegen die Standards dar, der bei Gigabit-Geschwindigkeiten zu zufälligen Ausfällen führt, selbst wenn die Kabeltests bei niedrigeren Frequenzen einwandfrei verlaufen.

Auch die Patchkabel, die den Switch mit dem Panel und die Wandsteckdose mit dem Gerät verbinden, müssen zur Kanalkategorie passen. Die Verwendung eines Cat5e-Patchkabels in einem Cat6A-Kanal führt an dieser bestimmten Stelle im Kanal zu einem Engpass. Verwenden Sie immer Patchkabel mit Kategorieeinstufung, die zu Ihrer installierten horizontalen Verkabelung passen.

Häufige Verkabelungsfehler und wie man sie vermeidet

Erfahrungen aus der Praxis zeigen, dass dieselben Fehler immer wieder bei Patchpanel-Installationen auftreten, von kleinen Heiminstallationen bis hin zu großen Unternehmensgebäuden. Wenn Sie wissen, worauf Sie achten müssen, ersparen Sie sich stundenlange Fehlerbehebung.

Mischen von T568A und T568B im selben Lauf

Wenn Sie das Patchpanel-Ende mit T568B und das Wandsteckdosenende mit T568A verbinden, haben Sie unbeabsichtigt ein Crossover-Kabel erstellt. Moderne Switches mit Auto-MDIX können dies häufig kompensieren, dies ist jedoch nicht für alle Geräte gewährleistet und führt bei zukünftigen Wartungsarbeiten zu Verwirrung. Jede Kabelstrecke muss an beiden Enden den gleichen Standard verwenden.

Übermäßiges Aufdrehen von Paaren

Dies ist der häufigste leistungsmindernde Fehler. Das Auseinanderziehen der Paare über den zulässigen Abstand hinaus, damit sie leichter in die IDC-Steckplätze passen, zerstört die Übersprechunterdrückung, die die Twisted-Pair-Geometrie bietet. Bei 100 MHz bleibt dies oft unbemerkt. Bei 500 MHz (Cat6A) kommt es zu Ausfällen. Halten Sie die Drehung innerhalb von 13 mm des IDC für Cat5e und 9,5 mm für Cat6 und höher.

Geteilte Paare

Ein Split-Pair entsteht, wenn beispielsweise der weiß/grüne Leiter in den Steckplatz von Pin 1 gesteckt wird, der grüne Leiter jedoch in den Steckplatz von Pin 4 statt in Pin 3. Die Leiter stammen aus verschiedenen Paaren. Ein einfacher Durchgangsprüfer zeigt dies als korrekt an – alle acht Pins scheinen verbunden zu sein. Aber ein geeigneter Wire-Map-Tester erkennt das Split-Pair, weil er das elektrische Paar-Gleichgewicht misst. Split-Pairs verursachen starkes Übersprechen, das die Gigabit-Leistung vollständig zerstört obwohl eine einfache Verbindungsleuchte grün erscheint.

Schlechte Zugentlastung

Auf Kabel, die lose hinter einem Patchpanel zurückbleiben, kann jeder, der im Rack arbeitet, darauf treten, daran ziehen und sie verheddern. Ein einziger starker Zug an einem Kabel, das nicht zugentlastet ist, kann einen Punchdown-Anschluss so weit lösen, dass eine unterbrochene Verbindung entsteht – einer der am schwierigsten aufzuspürenden Fehler, da er bei Vibrationen und Temperaturänderungen auftritt und verschwindet.

Keine Dokumentation

Ein unbeschriftetes Patchpanel ist eine tickende Zeitbombe für zukünftige Netzwerkadministratoren. Ohne eine Hafen-zu-Standort-Karte ist bei jedem Umzug oder jeder Fehlerbehebung die physische Verfolgung von Kabeln erforderlich. Beschriften Sie jeden Patchpanel-Port und jedes Kabel an beiden Enden, bevor das Rack geschlossen wird. Verwenden Sie konsistente Namenskonventionen – Etage, Zimmernummer, Steckdosennummer – und sichern Sie die Dokumentation in einem Netzwerkverwaltungssystem oder sogar einer gemeinsam genutzten Tabelle.

Patchpanel-Verkabelung in realen Szenarien

Die oben genannten Grundsätze gelten allgemein, der spezifische Ansatz variiert jedoch je nach Größe und Art der Installation.

Einrichtung eines kleinen Büros oder Heimbüros

Ein typisches SOHO-Setup könnte ein 12-Port- oder 24-Port-Cat6-Patchpanel in einem kleinen Wandmontage-Rack umfassen, mit Kabelführungen zu 6–12 Wandsteckdosen im gesamten Raum. Die Gesamtlänge der Kabellänge liegt typischerweise deutlich unter 30 Metern, sodass Cat6 mehr als ausreichend ist. Ein einzelner 8-Port- oder 16-Port-Switch wird über ein Patchkabel von der Vorderseite des Panels aus angeschlossen. Für das gesamte Projekt – einschließlich Bohren, Verlegen von Kabeln durch Wände, Anschließen und Testen – benötigt eine erfahrene Person bei einer 10-Port-Installation etwa 4 bis 8 Stunden. Die Materialkosten für diese Waage liegen je nach Kabel- und Hardwarequalität bei etwa 80 bis 200 US-Dollar.

Unternehmensebenenverteilung

In einem Geschäftsgebäude beherbergt ein Telekommunikationsraum (TR) auf jeder Etage typischerweise ein 2- oder 4-Pfosten-Rack mit 2–4 Patchpanels mit insgesamt 96–192 Ports, das alle horizontalen Kabelläufe zum Boden führt. Diese Panels werden über Patchkabel mit einem oder mehreren Access-Layer-Switches verbunden. Der Uplink der Switches erfolgt über Glasfaser oder 10GbE-Kupfer zu einem Verteilerschicht-Switch im Hauptdatenraum. Ein strukturiertes Verkabelungsprojekt dieser Größenordnung für eine einzelne 10.000 Quadratfuß große Etage könnte 150–200 Kabelstrecken umfassen, die alle vor der Abnahme gemäß den TIA-568-Kanalleistungsstandards getestet und dokumentiert werden müssen. Typische Projektkosten dieser Größenordnung liegen je nach Kabelkategorie, lokalen Arbeitskosten und Leitungsanforderungen zwischen 15.000 und 40.000 US-Dollar.

Top-of-Rack-Patching im Rechenzentrum

In einem Rechenzentrum werden Patchpanels häufig durch strukturierte Verkabelungskassetten und Trunkkabel ersetzt. Vorkonfektionierte MPO-Glasfaser-Trunks verbinden Rack-Reihen über Kabeltrassen über der Decke und enden in Glasfaser-Kassettenmodulen, die LC-Anschlüsse an der Vorderseite eines 1U-Panel-Chassis bieten. Dieser Ansatz ermöglicht die Bereitstellung eines gesamten 12- oder 24-Faser-Trunks mit einem einzigen Zug und einer einzigen Push-in-Kassette, wodurch die Installationszeit in Umgebungen mit hoher Dichte drastisch verkürzt wird. Vorkonfektionierte Glasfaserbaugruppen werden im Werk getestet und zertifiziert Dadurch wird das Risiko von Feldabschlussfehlern in Umgebungen eliminiert, in denen Ausfallzeiten Tausende von Dollar pro Minute kosten.

Wartung und Fehlerbehebung eines verkabelten Patchpanels

Sobald ein Patchpanel verkabelt und zertifiziert ist, ist der laufende Wartungsaufwand minimal – aber nicht Null. Physische Verbindungen verschlechtern sich im Laufe der Zeit durch Oxidation, Vibration und mechanische Belastung durch wiederholtes Einsetzen und Entfernen von Patchkabeln.

• Ersetzen Sie Patchkabel und nicht die Panel-Abschlüsse, wenn ein Port ausfällt. In den allermeisten Fällen handelt es sich bei einem toten Port um ein beschädigtes Patchkabel oder einen beschädigten Switch-Port – und nicht um einen fehlerhaften Punchdown-Anschluss. Tauschen Sie zuerst das Patchkabel aus. Wenn das Problem auf das Kabel zurückzuführen ist, ersetzen Sie das Kabel. Wenn das Problem auf den Port zurückzuführen ist, testen Sie es mit einem anderen Switch-Port, bevor Sie die Patchpanel-Terminierung verwerfen.
• Halten Sie Staub von ungenutzten Anschlüssen fern. Staubansammlungen in RJ45-Buchsen – insbesondere in Umgebungen mit schlechter Luftfiltration – erhöhen den Kontaktwiderstand über Jahre hinweg. Blindeinsätze sind günstig und verhindern dies vollständig. Eine 100er-Packung leerer Porteinsätze kostet etwa 8 bis 12 US-Dollar und sollte vom ersten Tag an in jeden ungenutzten Port eingebaut werden.
• Führen Sie den Test nach jeder körperlichen Arbeit in der Nähe des Racks erneut durch. Immer wenn jemand im oder um das Rack herum arbeitet – Geräte hinzufügen, Kabel neu verlegen, reinigen – führen Sie einen Stichprobentest der Verdrahtungspläne aller bearbeiteten Kabel durch. Physischer Kontakt mit einem Kabel mit marginalem Abschluss kann aus einer Grenzverbindung einen offenen Fehler machen.
• Halten Sie die Dokumentation aktuell. Jede Portänderung, Geräteverlagerung oder neue Kabelverlegung muss in der Portdokumentation berücksichtigt werden. Veraltete Dokumentation ist schlimmer als keine Dokumentation, weil sie falsches Vertrauen schafft. Machen Sie Dokumentationsaktualisierungen zu einem erforderlichen Schritt, bevor Sie ein Netzwerkänderungsticket schließen.

Ein ordnungsgemäß verkabeltes und dokumentiertes Netzwerk-Patchpanel ist die Grundlage einer verwaltbaren, zuverlässigen Netzwerkinfrastruktur. Die bei der Erstinstallation angewandte Disziplin – korrekter Verdrahtungsstandard, korrekte Aufdrehgrenzen, feste Montage, gründliche Prüfung und vollständige Kennzeichnung – zahlt sich jedes Mal aus, wenn eine Netzwerkänderung erforderlich ist oder ein Fehler aufgespürt werden muss. Sparmaßnahmen während der Kündigung führen zu Schulden, die das Netzwerkteam über die gesamte Lebensdauer der Installation abbezahlen wird.
