Welche zwei Arten von Patchpanels gibt es?

Die zwei Arten von Patchpanels: Eine direkte Antwort

Die zwei Haupttypen von Patchpanels sind verkabelte (feste) Patchpanels und Modulare (Keystone-)Patchpanels . Diese beiden Kategorien bilden die Grundlage für die strukturierte Verkabelung in praktisch jedem Rechenzentrum, Serverraum und jeder kommerziellen Netzwerkinstallation. Vor dem Kauf eines Netzwerk-Patchpanels oder dem Entwerfen eines Kabellayouts ist es wichtig, den Unterschied zwischen ihnen zu verstehen, da die falsche Wahl später zu unnötigen Kosten, Inflexibilität oder Leistungseinbußen führen kann.

Bei einem verkabelten Patchpanel sind die Kabel bereits werkseitig an der Rückseite des Panels angeschlossen. Ein modulares Patchpanel hingegen wird als leerer Rahmen geliefert, der austauschbare Keystone-Buchsen aufnimmt, sodass der Installateur innerhalb eines einzigen Panels zwischen Steckertypen, Kategorien und sogar verschiedenen Medientypen wählen kann. Beide erfüllen dieselbe Kernfunktion – das Organisieren und Weiterleiten von Netzwerkverbindungen –, tun dies jedoch auf grundlegend unterschiedliche Weise und eignen sich für unterschiedliche Bereitstellungsszenarien.

Kabelgebundene Patchpanels: Vorkonfektioniert und einsatzbereit

Bei einem verkabelten Patchpanel, manchmal auch als festes oder Punch-Down-Patchpanel bezeichnet, sind die hinteren Anschlüsse bereits mit Punch-Down-Blöcken im 110er-Stil oder ähnlichen Anschlüssen abgeschlossen. Die Kabelführungen vom Feld – Wandsteckdosen, Kabelrinnen, Bodentanks – werden mit einem Stanzwerkzeug direkt auf diese Blöcke gestanzt. An der Vorderseite des Panels befinden sich Standard-RJ45-Anschlüsse, über die kurze Patchkabel Geräte mit dem Rest des Netzwerks verbinden.

Diese Art von Netzwerk-Patchpanel ist das traditionelle Arbeitspferd der strukturierten Verkabelung. Es ist weit verbreitet in 24-Port- und 48-Port-Konfigurationen , und die meisten Modelle belegen entweder 1U oder 2U Rack-Platz. Standardoptionen sind für die Leistung Cat5e, Cat6 oder Cat6A ausgelegt, wobei Cat6A-Panels dies unterstützen können 10 Gigabit Ethernet über Entfernungen bis zu 100 Meter .

Vorteile von kabelgebundenen Patchpanels

• Geringere Vorabkosten pro Port im Vergleich zu modularen Alternativen
• Konsistente Terminierungsqualität auf Werksebene über alle Ports hinweg
• Einfacherer Installationsprozess für groß angelegte einheitliche Bereitstellungen
• Bewährte Zuverlässigkeit in Umgebungen mit Tausenden installierten Ports
• Große Verfügbarkeit von Anbietern wie Panduit, Leviton, Belden und CommScope

Einschränkungen verkabelter Patchpanels

Der Hauptnachteil ist die Inflexibilität. Jeder Port an einem verkabelten Panel ist vom gleichen Steckertyp. Wenn Sie eine Mischung aus Cat6-Kupferanschlüssen neben Glasfaser- oder Koaxverbindungen benötigen, können Sie dies nicht innerhalb eines einzigen verkabelten Panels erreichen. Wenn außerdem ein einzelner Port beschädigt wird, bedeutet der Austausch in der Regel, dass das gesamte Panel oder zumindest dieser einzelne Block ausgetauscht oder neu angeschlossen werden muss. In Umgebungen, in denen sich die Anforderungen an die Verkabelung häufig ändern, wird diese Starrheit zu einem echten Betriebsproblem.

Kabelgebundene Patchpanels eignen sich am besten für den Einsatz in großen Büros, Schulnetzwerken und Industrieumgebungen Hunderte identischer Kupferläufe müssen schnell und kostengünstig beendet werden. Ein typisches verkabeltes Cat6-Panel mit 48 Ports kann nur 30 bis 80 US-Dollar kosten, was es für budgetsensible Projekte attraktiv macht.

Modulare Patchpanels: Flexibel und zukunftssicher

Ein modulares Patchpanel ist ein leeres Gehäuse, das typischerweise in 12-, 24- oder 48-Port-Rahmen angeboten wird und für die Aufnahme einzelner Keystone-Buchsen ausgelegt ist. Jeder Steckplatz im Rahmen kann einen anderen Buchsentyp aufnehmen – Cat5e, Cat6, Cat6A, Glasfaser-LC, Glasfaser-SC, Koaxial-F-Typ oder sogar USB- oder HDMI-Keystone-Module. Damit ist das modulare Netzwerk-Patchpanel die vielseitigste Option, die es heute in der strukturierten Verkabelung gibt.

Bei der Installation werden die ausgewählten Keystone-Buchsen in den Schalttafelrahmen eingerastet und anschließend jede Buchse einzeln angeschlossen. Die Buchsen selbst können je nach ausgewähltem Buchsenmodell eingestanzt, werkzeuglos oder vorkonfektioniert werden. Nach der Installation präsentiert die Vorderseite jeder Buchse dem Benutzer die entsprechende Anschlussschnittstelle.

Vorteile modularer Patchpanels

• Volle Flexibilität, Steckverbindertypen innerhalb eines einzigen Panels zu kombinieren
• Einfache Reparaturen auf Portebene: Tauschen Sie eine einzelne beschädigte Keystone-Buchse aus, ohne das gesamte Panel auszutauschen
• Skalierbarkeit – beginnen Sie mit einem teilweise bestückten Panel und fügen Sie Ports hinzu, wenn der Bedarf wächst
• Unterstützt zukünftige Upgrades durch den Austausch von Keystone-Modulen in höher bewertete Kategorien
• Ideal für Rechenzentren, AV-Installationen und Multimedia-Umgebungen

Einschränkungen modularer Patchpanels

Modulare Panels verursachen höhere Kosten pro Port. Allein ein hochwertiger modularer Keystone-Panel-Rahmen mit 24 Ports kann 20 bis 50 US-Dollar kosten, und jede einzelne Cat6A-Keystone-Buchse kann weitere 5 bis 15 US-Dollar pro Port kosten. Für ein vollständig bestücktes modulares Cat6A-Panel mit 48 Ports können die Gesamtkosten für Komponenten bis zu 50 % betragen 300–600 $ oder mehr , im Vergleich zu weniger als 100 US-Dollar für ein gleichwertiges verkabeltes Panel. Auch die Arbeitszeit ist höher, da jede Buchse einzeln angeschlossen und eingerastet werden muss.

Die Leistungskonsistenz hängt auch von der Qualität der einzelnen ausgewählten Keystone-Buchsen ab. Das Mischen minderwertiger Buchsen von Drittanbietern in einem Marken-Panelrahmen kann zu inkonsistenten Messwerten für Übersprechen und Einfügedämpfung führen und möglicherweise die Kanalzertifizierungstests nicht bestehen. Verwenden Sie nach Möglichkeit immer Wagenheber und Rahmen aus geprüften und zertifizierten Systemen desselben Herstellers.

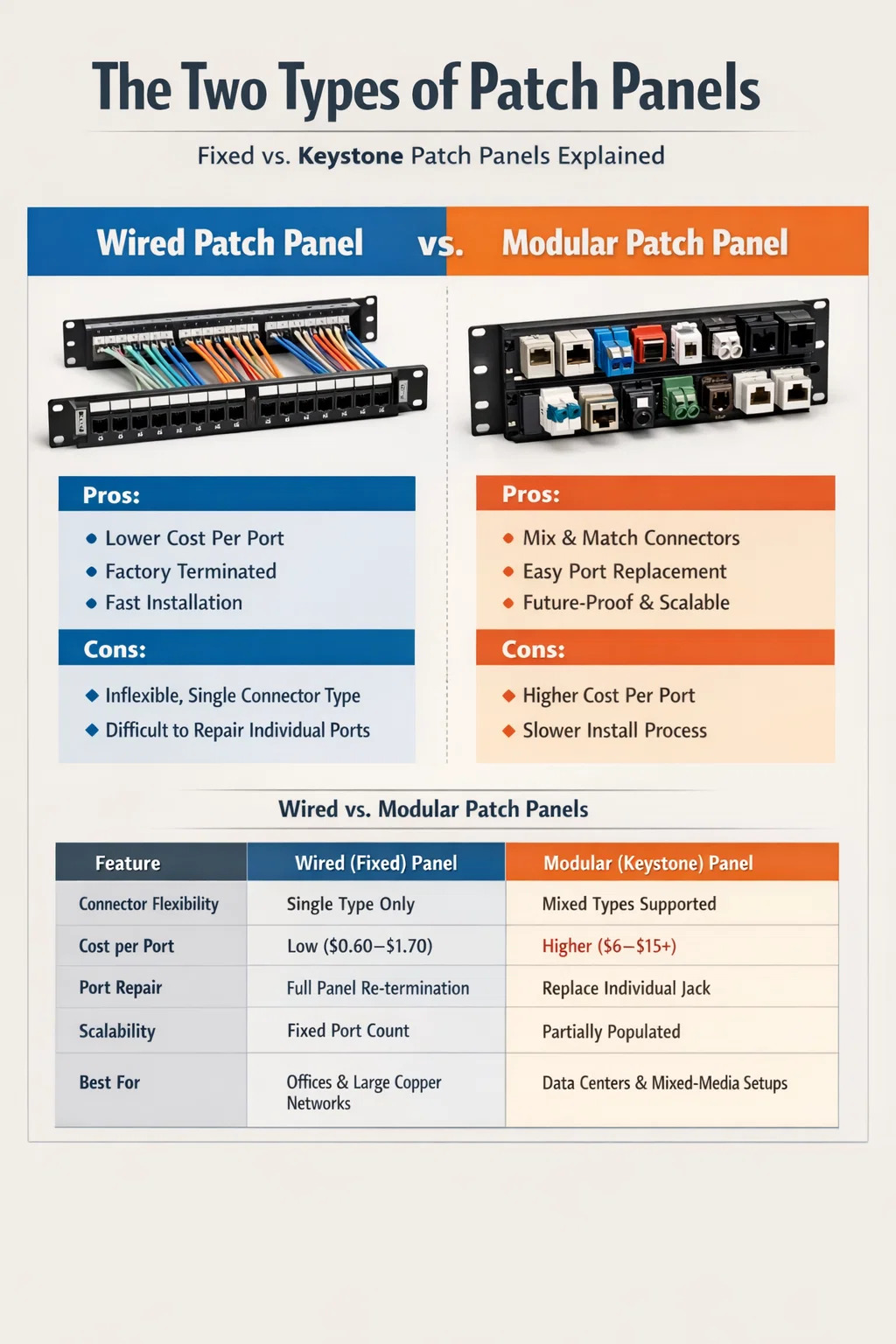

Direkter Vergleich: verkabelte und modulare Patchpanels

Die folgende Tabelle fasst die wichtigsten Unterschiede zusammen, um Ihnen bei der Entscheidung zu helfen, welcher Typ von Netzwerk-Patchpanel Ihren Projektanforderungen entspricht.

So wählen Sie das Richtige aus Netzwerk-Patchpanel für Ihr Projekt

Die Wahl zwischen einem kabelgebundenen und einem modularen Netzwerk-Patchpanel hängt von vier praktischen Faktoren ab: Budget, Medienvielfalt, erwartetes Wachstum und Wartungserwartungen. Es gibt keine allgemein überlegene Option – beide Typen werden täglich erfolgreich in professionellen Installationen eingesetzt.

Budgetgesteuerte Projekte

Wenn das Projekt eine Beendigung erfordert 100 oder mehr Kupferläufe derselben Kategorie und cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

Mixed-Media- und Rechenzentrumsumgebungen

Rechenzentren kombinieren routinemäßig Kupfer-Ethernet, Glasfaser-Uplinks und manchmal Koaxial- oder Audioverbindungen im selben Rack. Ein modulares Netzwerk-Patchpanel erledigt all dies in einem einzigen 1-HE-Rahmen, sorgt für Ordnung im Rack und reduziert die Anzahl der benötigten Panels. Viele Unternehmensrechenzentren setzen standardmäßig auf modulare Panels, weil sie einzelne Glasfaser-Ports einfach durch den Austausch von Keystone-Modulen von 1G LC auf 10G LC oder 25G LC aufrüsten können, ohne dass Kabel neu verlegt oder ganze Panels ausgetauscht werden müssen.

Wartung und langfristige Wartungsfreundlichkeit

In Umgebungen mit hoher Portabwanderung – Co-Working-Spaces, Hotel-Business-Center, Veranstaltungsorte – ertragen einzelne Keystone-Buchsen physischen Missbrauch durch wiederholte Ein- und Aussteckzyklen. Ein modulares Panel ermöglicht es einem Techniker, eine verschlissene Buchse in weniger als zwei Minuten auszutauschen, wobei die Teilekosten zwischen 5 und 10 US-Dollar liegen, ohne andere Verbindungen zu beeinträchtigen. Die gleiche Reparatur an einer verdrahteten Platte erfordert das erneute Stanzen eines Blocks oder den Austausch der gesamten Plattenbaugruppe, was bedeuten kann 30–60 Minuten Ausfallzeit pro Vorfall.

Zukunftssicherheit und Technologie-Upgrades

Netzwerkstandards entwickeln sich weiter. Cat6A ist jetzt das empfohlene Minimum für neue kommerzielle Installationen gemäß TIA-568.2-D, und 10GBase-T wird selbst in KMU-Umgebungen immer häufiger eingesetzt. Wenn Sie heute ein kabelgebundenes Cat6-Panel einsetzen und in drei Jahren Cat6A-Leistung benötigen, tauschen Sie das gesamte Panel aus. Bei einem modularen Panel tauschen Sie die Keystone-Buchsen aus und behalten dabei den Rahmen. Dieser Unterschied ist bei einem 24-Port-Schrank weniger wichtig, wird aber in einem anderen von Bedeutung 10-Rack-Rechenzentrum mit 480 Ports .

Über die beiden Haupttypen hinaus: abgewinkelte, abgeschirmte und leere Patchpanels

Während kabelgebunden und modular die beiden grundlegenden Kategorien sind, gibt es beide Typen in speziellen Varianten, die auf spezifische Installationsanforderungen zugeschnitten sind.

Abgewinkelte Patchpanels

Abgewinkelte Patchpanels neigen die vorderen Anschlüsse um 45 Grad und führen Patchkabel zur Seite und nicht direkt zur Vorderseite des Racks. Dadurch wird die Biegeradiusbelastung von Patchkabeln drastisch reduziert und hochdichte Racks deutlich sauberer gehalten. Abgewinkelte Panels sind sowohl im kabelgebundenen als auch im modularen Format erhältlich und werden häufig in Top-of-Rack-Switching-Anordnungen verwendet, bei denen das Kabelmanagement von entscheidender Bedeutung ist. Bei einigen Designs wird nur die untere Reihe der Anschlüsse abgewinkelt, wodurch ein hybrides flaches/abgewinkeltes Layout für maximale Dichte entsteht.

Geschirmte (STP) Patchpanels

In Umgebungen mit erheblichen elektromagnetischen Störungen – Produktionshallen, Sendeanlagen, medizinische Bildgebungsräume – erfordert eine abgeschirmte Twisted-Pair-Verkabelung (STP) ein abgeschirmtes Patchfeld, um die Kontinuität der Kabelabschirmung über die gesamte Verbindung aufrechtzuerhalten. Ein abgeschirmtes Netzwerk-Patchpanel umfasst metallische Portgehäuse und eine Erdungsschiene, die mit dem Erdungspfad des Racks verbunden wird. Die Verwendung eines ungeschirmten Panels mit STP-Kabel zerstört die Abschirmung am Panel und macht seinen Zweck völlig zunichte. Abgeschirmte Panels sind sowohl in verkabelter als auch in modularer Ausführung erhältlich, allerdings mit einem Kostenaufschlag von etwa 10 % 30–50 % gegenüber gleichwertigen ungeschirmten Modellen .

Leere Patchfelder

Leere Patchpanels haben überhaupt keine Anschlüsse. Sie dienen ausschließlich der Rackverwaltung und füllen leere 1-HE-Räume, um die Luftzirkulation zu verbessern, Staub zu blockieren oder eine beschriftete Oberfläche für die Dokumentation bereitzustellen. Obwohl es sich nicht um eine funktionale Datenverteilungskomponente handelt, sind Blindpanels ein professionelles i-Tüpfelchen in jedem gut organisierten Rack und werden hier erwähnt, weil sie in Anbieterkatalogen oft neben funktionalen Patchpanels gruppiert sind und bei Erstkäufern Verwirrung stiften können.

Überlegungen zu Portdichte, Rackeinheiten und Kabelmanagement

Beide Arten von Patchpanels müssen nicht nur nach dem Steckertyp bewertet werden, sondern auch danach, wie sie in das gesamte Rack-Layout passen. Ein standardmäßiges 19-Zoll-EIA-Rack bietet 42U nutzbarer Raum . Eine schlechte Panel-Auswahl kann zur Verschwendung von Rackeinheiten führen, Kabelmanagement-Alpträume verursachen und die Fehlerbehebung mühsam machen.

Ein kabelgebundenes 1U-Patchpanel mit 48 Ports bietet Platz für die Ports und lässt nur wenig horizontalen Platz für Kabelführungsclips. Viele Installateure kombinieren jedes 48-Port-Panel mit einem horizontalen 1U-Kabelmanager direkt darunter, wodurch 2U pro Panel geopfert werden, die langfristige Wartbarkeit jedoch erheblich verbessert wird. Ein 24-Port-Panel in 1U bietet mehr horizontalen Freiraum zwischen den Ports und erleichtert so die Kennzeichnung und Verfolgung einzelner Kabel, ohne benachbarte Verbindungen zu stören.

Bei modularen Panels muss die zusätzliche Tiefe, die einige Keystone-Buchsenkonstruktionen erfordern, anhand des hinteren Abstands des Racks überprüft werden. Einige Cat6A-Keystones ragen 2–3 Zoll hinter die Schalttafeloberfläche hinaus, und in Wandgehäusen mit geringer Tiefe und nur 12–14 Zoll Tiefe kann dies die Installation ohne sorgfältige Vorplanung physisch unmöglich machen.

Kennzeichnungs- und Dokumentationspraktiken

Unabhängig vom Paneltyp ist die richtige Beschriftung ebenso wichtig wie die Hardware selbst. Die Best Practices der Branche erfordern, dass jeder Port mit einer eindeutigen Kennung gekennzeichnet wird, die einem Kabelplan zugeordnet ist, der den Ursprungspunkt, das Ziel, die Kabelkategorie, das Installationsdatum und die Referenz der Testergebnisse dokumentiert. Die meisten hochwertigen Patchpanels verfügen über einen Beschriftungsstreifenkanal unter oder über den Anschlüssen. Durch die Verwendung von Brady, HellermannTyton oder ähnlichen Etikettiersystemen mit wärmeschrumpfenden oder selbstlaminierenden Etiketten bleiben die Kennzeichnungen lesbar 10 Jahre auch in staubiger oder feuchter Umgebung.

Best Practices für die Installation beider Panel-Typen

Unabhängig davon, für welche Art von Netzwerk-Patchpanel Sie sich entscheiden, sorgt eine Reihe konsistenter Installationspraktiken dafür, dass die Kanalleistung die Nennspezifikationen erfüllt oder übertrifft.

• Halten Sie die Paarverdrehung innerhalb von 13 mm vom Endpunkt aufrecht um Übersprechen zu minimieren, insbesondere bei Cat6A-Installationen.
• Lassen Sie mindestens 12 Zoll Serviceschleife hinter der Schalttafel, um einen erneuten Anschluss zu ermöglichen, ohne ein neues Kabel ziehen zu müssen.
• Überschreiten Sie niemals den minimalen Biegeradius des Kabels – normalerweise das 4-fache des Kabeldurchmessers für ungeschirmte Kabel und das 8-fache für geschirmte Kabel.
• Verwenden Sie ein kalibriertes Schlagwerkzeug, das auf die richtige Schlagstärke für den Blocktyp eingestellt ist (110 vs. Krone).
• Testen Sie jeden Kanal mit einem zertifizierten Feldtester (Fluke DSX, IDEAL SignalTEK oder gleichwertig) gemäß den Standards TIA-568 oder ISO/IEC 11801, bevor Sie die Installation absegnen.
• Speichern Sie Testberichte elektronisch und verknüpfen Sie sie mit dem Kabelplan für jeden Port im System.
• Wenn Sie modulare Panels verwenden, stellen Sie sicher, dass die Keystone-Buchse und der Panelrahmen aus demselben getesteten System stammen, um etwaige Herstellergarantien oder -zertifizierungen zu schützen.

Wenn Sie diese Schritte befolgen, verwandelt sich ein Patchpanel von einem einfachen Hardwarekauf in eine ordnungsgemäß dokumentierte, zertifizierbare Infrastrukturkomponente, die das Netzwerk zuverlässig unterstützt 15–25 Jahre – der typische Lebenszyklus eines strukturierten Verkabelungssystems, das nach aktuellen Standards installiert wurde.

Häufige Fehler bei der Auswahl eines Patchpanels

Selbst erfahrene Installateure machen gelegentlich Auswahlfehler, die Monate oder Jahre nach der ersten Bereitstellung zu Problemen führen. Die folgenden sind die häufigsten und vermeidbarsten.

Die Panel-Kategorie stimmt nicht mit der Kabelkategorie überein

Durch die Installation eines Cat6A-Kabels und dessen Anschluss an ein Cat6-zertifiziertes Panel wird der Kanal auf die Cat6-Leistung beschränkt. Die schwächste Komponente im Kanal bestimmt die Nennleistung der gesamten Verbindung. Wenn Sie Cat6A zur Unterstützung von 10GBase-T oder 25GBase-T verwenden, muss jede Komponente – Kabel, Patchpanel, Keystone-Buchse und Patchkabel – Cat6A-zertifiziert sein.

Ignorieren der hinteren Kabelführung

Die Rückseite eines stark bestückten 48-Port-Panels bietet Platz für 48 einzelne Kabelwege. Ohne ordnungsgemäße hintere Kabelführungsführungen, J-Haken oder Kabelspulen werden diese Kabelstränge zu einer verworrenen Masse, die zukünftige Add-ons, Moves und Changes (MACs) unnötig erschwert und das Risiko einer versehentlichen Kabelbeschädigung bei nicht damit zusammenhängenden Wartungsarbeiten erhöht.

Kauf von Nicht-Systemkomponenten, um Geld zu sparen

Die Verwendung eines Panduit-Panelrahmens mit Keystone-Buchsen anderer Marken oder die Kombination von Cat6-Patchpanels mit Cat6A-Kabeln eines anderen Herstellers führt zu einem Verstoß gegen die Garantie des getesteten Systems. Hersteller wie Panduit, Leviton, Belden, CommScope und Legrand zertifizieren ihre Komponenten als Systeme, und diese Zertifizierung ist nur gültig, wenn Komponenten aus derselben Familie zusammen verwendet werden. Marken mischen, um zu sparen 2–5 $ pro Hafen kann eine 25-jährige Systemgarantie, die deutlich über der Ersparnis liegt, ungültig machen.

Die Anforderungen an die Portanzahl werden unterschätzt

Eine gängige Faustregel bei der Gestaltung kommerzieller Verkabelungen ist die Planung 20–30 % mehr Ports als derzeit erforderlich . Unternehmen wachsen, Arbeitsplätze vervielfachen sich und IoT-Geräte nehmen zu. Wenn Ihnen die Patchpanel-Ports ausgehen, ist entweder die Installation eines neuen Panels in der Mitte des Racks oder eine vollständige Neukonstruktion erforderlich – beides ist störender und teurer, als einfach von Anfang an ein größeres Panel oder zusätzliche Panels zu installieren.
