Benötige ich einen Schalter, wenn ich ein Patchpanel habe?

Die kurze Antwort: Ja, Sie brauchen immer noch einen Schalter

Ein Patchpanel und ein Netzwerk-Switch sind nicht austauschbar – sie dienen völlig unterschiedlichen Zwecken und Sie benötigen beide für ein funktionierendes kabelgebundenes Netzwerk. A Netzwerk-Patchpanel ist ein passives Gerät: Es organisiert und terminiert Kabelstrecken rund um Ihr Haus oder Gebäude an einem zentralen Ort. Es leitet keinen Datenverkehr weiter, weist keine IP-Adressen zu und stellt keinerlei aktive Netzwerkfunktionalität bereit. Ein Switch hingegen ist ein aktives Gerät, das tatsächlich Daten zwischen angeschlossenen Geräten überträgt.

Stellen Sie sich ein Patchpanel wie die Telefonzentrale eines Telefonisten aus einem alten Film vor – es hält alle Verbindungen ordentlich an einem Ort, aber nichts passiert, bis jemand (der Schalter) die Anrufe tatsächlich verbindet. Ohne einen nachgeschalteten Schalter ist Ihr Patchpanel nur ein teurer Kabelorganisator. Geräte, die an Ports am Patchpanel angeschlossen sind, haben überhaupt keine Netzwerkverbindung.

Der Standardaufbau in fast jeder kabelgebundenen Installation sieht folgendermaßen aus: Die strukturierte Verkabelung verläuft von Wandsteckdosen im gesamten Gebäude zurück zu einem zentralen Rack oder Schrank, wo jedes Kabel an der Rückseite des Patchpanels endet. Kurze Patchkabel an der Vorderseite des Panels verbinden dann einzelne Ports mit entsprechenden Ports eines Netzwerk-Switches. Der Switch verbindet alles miteinander und stellt eine Upstream-Verbindung zu Ihrem Router oder ISP-Gateway her.

Was ein Patchpanel eigentlich macht

A Netzwerk-Patchpanel ist ein Endpunkt – nicht mehr und nicht weniger. In der Praxis stanzen Installateure einzelne Leiter jedes Cat5e-, Cat6- oder Cat6A-Kabels mit einem Stanzwerkzeug in die Rückseite des Panels ein. Dadurch entsteht eine dauerhafte, solide Verbindung zwischen jeder langen Kabelstrecke und dem Anschluss des Panels. Auf der Vorderseite des Panels befinden sich RJ45-Buchsen, die Standard-Patchkabel aufnehmen.

Der Wert eines Patchpanels liegt fast ausschließlich in der Organisation und Flexibilität. Ohne eine solche würden Dutzende Kabelstränge lose in Ihrem Geräte-Rack oder Schrank baumeln, und jede müsste lang genug sein, um direkt zu Ihrem Schalter zu gelangen. Jedes Mal, wenn Sie neu zuweisen wollten, welcher Raum mit welchem ​​VLAN oder welchem ​​Switch-Port verbunden ist, mussten Sie sperrige, steife Dauerkabel verlegen. Bei einem Patchpanel bleiben die festen Leitungen dauerhaft an Ort und Stelle und Sie tauschen kurze, flexible Patchkabel einfach auf der Vorderseite aus.

In einem passiven Patchpanel gibt es keine Signalverstärkung, keine Datenverarbeitung und keine Intelligenz. Elektrisch gesehen handelt es sich im Wesentlichen nur um eine Reihe von Anschlüssen. Das Signal, das auf der Rückseite in Port 12 eintritt, verlässt Port 12 auf der Vorderseite völlig unverändert. Aus diesem Grund werden Patchpanels manchmal als „dumme“ Panels bezeichnet – und das ist auch der Grund, warum sie außerordentlich zuverlässig sind. Es gibt fast nichts zu scheitern.

Gängige Patchpanel-Typen

• Cat5e-Patchpanels: Unterstützt bis zu 1 Gbit/s, geeignet für ältere Installationen oder Budget-Builds, bei denen 10G nicht benötigt wird.
• Cat6-Patchpanels: Unterstützt zuverlässig 1 Gbit/s auf voller Länge und bis zu 10 Gbit/s auf kurzen Strecken (bis zu etwa 55 Meter). Heute die häufigste Wahl.
• Cat6A-Patchpanels: Unterstützt 10 Gbit/s bei vollen 100-Meter-Läufen. Größer, teurer und für den Einsatz in gewerblichen Umgebungen oder zukunftssicheren Heimeinrichtungen geeignet.
• Keystone-Patchpanels: Verwenden Sie abnehmbare Keystone-Buchsen und bieten Sie so die Flexibilität, verschiedene Kabeltypen oder Standards in einem einzigen Panel zu kombinieren.
• Durchführungs-Patchpanels: Verfügen über Buchse-zu-Buchse-Kupplungen auf beiden Seiten, was nützlich ist, wenn Sie zwei Kabelstrecken ohne Schalter miteinander verbinden müssen.

Standard-Patchpanels werden in einem 19-Zoll-Geräte-Rack montiert und beanspruchen 1U Rack-Platz pro 24 Ports, wodurch sie äußerst platzsparend sind. Ein 48-Port-Panel in 2U kann Kabelstrecken von 48 Räumen oder Standorten abschließen.

Was ein Netzwerk-Switch tatsächlich tut

Ein Netzwerk-Switch ist ein aktives Layer-2-Gerät (und manchmal auch Layer-3-Gerät), das Ethernet-Frames zwischen angeschlossenen Geräten basierend auf MAC-Adressen weiterleitet. Wenn ein an Port 4 eines Switches angeschlossenes Gerät mit einem Gerät an Port 17 kommunizieren möchte, liest der Switch die Ziel-MAC-Adresse im Ethernet-Frame, sucht sie in seiner MAC-Adresstabelle und sendet den Frame nur an Port 17 – nicht an alle Ports. Dies unterscheidet sich grundlegend von einem älteren Hub, der unabhängig davon jedes Paket an jeden Port sendet.

Moderne verwaltete Switches leisten wesentlich mehr: Sie unterstützen VLANs zur Netzwerksegmentierung, Quality of Service (QoS)-Einstellungen, die zeitkritischen Datenverkehr wie VoIP oder Videoanrufe priorisieren, Portspiegelung zur Netzwerküberwachung, Link Aggregation (LACP) zum Zusammenfassen mehrerer Ports zu einer einzigen Verbindung mit höherer Bandbreite und detaillierte Verkehrsstatistiken pro Port. Ein nicht verwalteter Switch leitet den Datenverkehr einfach automatisch weiter, ohne Konfigurationsschnittstelle, was für kleine Heimnetzwerke in Ordnung ist.

Für die meisten Heim- und Kleinbüroeinrichtungen ist ein Unmanaged Gigabit-Switch mit 8 oder 16 Ports kostet zwischen 20 und 60 US-Dollar und bietet alles, was man braucht. Ein verwalteter Switch mit 24 Ports kostet für Einstiegsmodelle etwa 150 bis 200 US-Dollar und lässt sich für Hardware der Enterprise-Klasse mit 10G-Uplinks erheblich skalieren.

Wie Patchpanels und Switches zusammenarbeiten

Das Verständnis der Beziehung zwischen einem Patchpanel und einem Switch ist der Schlüssel zur Planung jeder strukturierten Verkabelungsinstallation. Die beiden Geräte werden fast immer nebeneinander im selben Rack eingesetzt und über kurze Patchkabel miteinander verbunden. Hier ist der vollständige Datenpfad von einem Gerät in einem Raum zum Internet:

1. Ein Computer wird über ein kurzes Patchkabel an eine Wanddose in einem Raum angeschlossen.
2. Die Wandplatte wird mit einer langen strukturierten Kabelstrecke (typischerweise Cat6) verbunden, die durch Wände und Decken zurück zum Netzwerkschrank oder Rack führt.
3. Dieser Kabelverlauf endet auf der Rückseite des Patchpanels an einem bestimmten nummerierten Port.
4. Ein kurzes Patchkabel an der Vorderseite des Panels verbindet diesen Port mit einem nummerierten Port am Switch.
5. Der Switch verarbeitet den Datenverkehr und stellt über ein weiteres Kabel eine Upstream-Verbindung zum Router her.
6. Der Router verwaltet den Internetzugang und stellt eine Verbindung zum ISP-Modem oder ONT her.

Das Patchpanel ist Schritt 3–4 in diesem Pfad. Entfernen Sie es und die Kabelführungen funktionieren weiterhin – Sie würden sie einfach direkt an den Schalter anschließen –, aber Sie verlieren alle organisatorischen Vorteile. Dies ist in kleineren Installationen tatsächlich üblich: Wenn Sie nur 4–6 Kabelstrecken haben, verzichten viele Leute ganz auf das Patchpanel und schließen jede Kabelstrecke direkt mit einem RJ45-Stecker ab, der direkt in den Switch gesteckt wird. Der Nachteil besteht darin, dass die Neuzuweisung oder Fehlerbehebung von Verbindungen mit zunehmender Anzahl der Durchläufe schwieriger wird.

Wenn das Überspringen des Patchpanels sinnvoll ist

Es gibt legitime Szenarien, in denen Sie ganz auf das Patchpanel verzichten können:

• Sie verfügen über weniger als 6 Kabelwege und rechnen nicht mit einer Erweiterung.
• Die Kabelwege müssen nie anderen Switch-Ports oder VLANs neu zugewiesen werden.
• Ihr Budget ist knapp und Sie möchten eine möglichst einfache Einrichtung.
• Die Installation ist vorübergehend oder wird in naher Zukunft sowieso erheblich umkonfiguriert.

Allerdings empfehlen viele Installateure selbst bei kleinen Installationen ein Patchpanel, da der Kostenunterschied minimal ist – ein einfaches 12-Port-Cat6-Patchpanel kostet etwa 15 bis 25 US-Dollar – und es zukünftige Änderungen erheblich vereinfacht. Der Austausch eines Patchkabels dauert 10 Sekunden; Die Neuterminierung oder Neuverlegung einer dauerhaften Kabelstrecke dauert deutlich länger.

Patchpanel vs. Switch: Direkter Vergleich

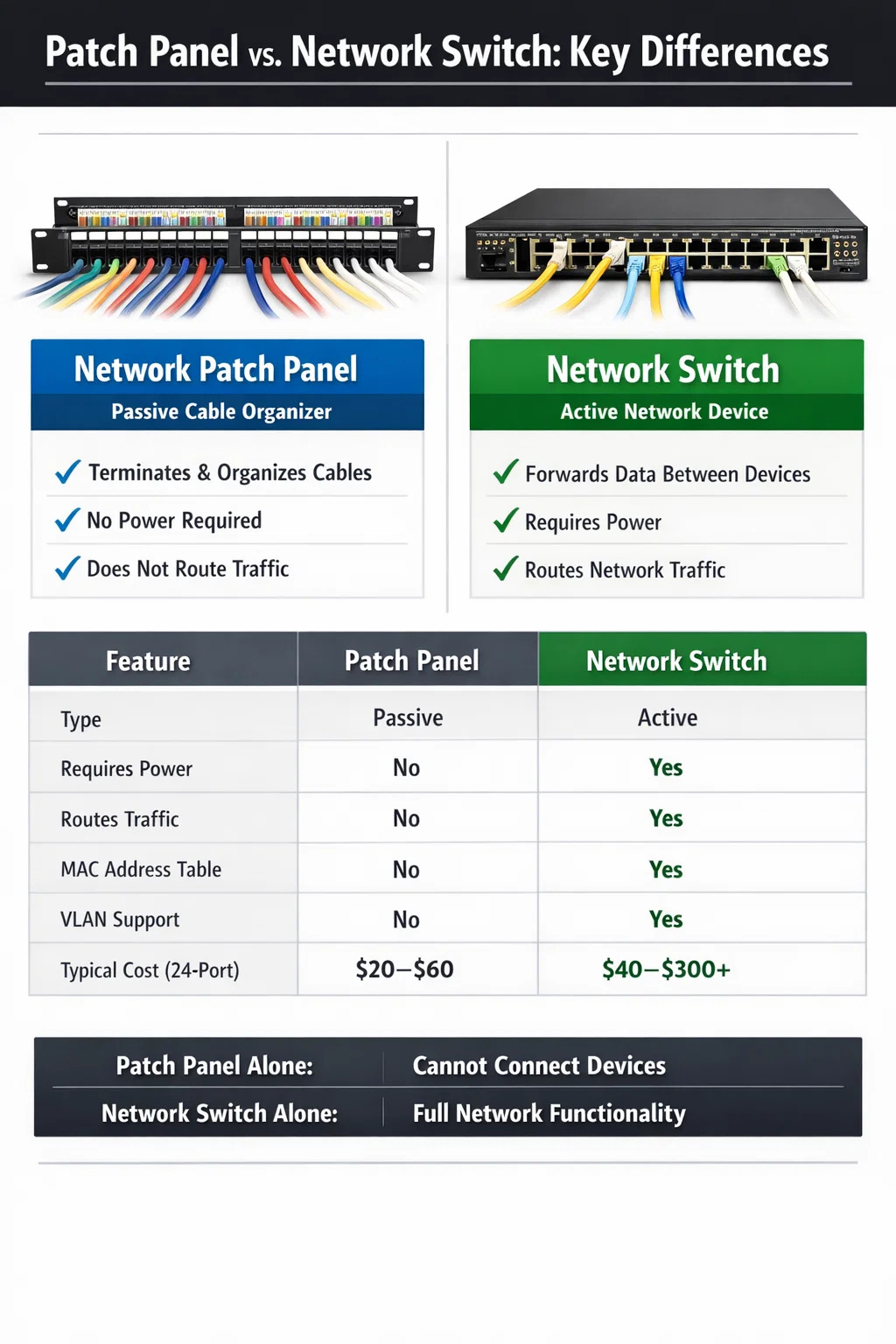

Die folgende Tabelle fasst die wichtigsten Unterschiede zwischen diesen beiden Geräten zusammen, um deutlich zu machen, warum keines der beiden Geräte allein für ein vollständiges kabelgebundenes Netzwerk ausreicht:

Beachten Sie die letzte Zeile: Ein Switch kann ohne Patchpanel funktionieren, aber ein Patchpanel kann ohne Switch keine Netzwerkfunktion bereitstellen. Dies bestätigt, dass der Switch das nicht verhandelbare Gerät ist, wenn Sie nur eines auswählen müssen.

Benötigen Sie beides für ein Heimnetzwerk?

Für ein Heimnetzwerk mit strukturierter Verkabelung – das heißt Kabelführungen, die in Steckdosen in mehreren Räumen verlaufen – lautet die praktische Antwort: Ja, Sie profitieren sehr davon, wenn Sie beides haben . Das Patchpanel ist jedoch aus rein funktionaler Sicht optional, während der Schalter obligatorisch ist.

Hier ist ein realistisches Szenario: Sie haben Cat6-Kabel zu sechs Räumen in Ihrem Haus verlegt. Sie verfügen über ein Wohnzimmer, ein Arbeitszimmer, ein Schlafzimmer, zwei Gästezimmer und eine Garage. Jedes Kabel endet im Versorgungsschrank, in dem sich Ihre ISP-Geräte befinden. Ihre Optionen sind:

Option A: Patchpanel-Schalter

Alle sechs Kabelführungen verlaufen in der Rückseite eines 12-Port-Patchpanels. Sechs kurze Patchkabel auf der Vorderseite verbinden jeden Panel-Port mit dem Switch. Der Switch verbindet sich mit dem Router. Gesamte Zusatzkosten gegenüber einem reinen Switch-Setup: etwa 20 bis 30 US-Dollar für ein einfaches 12-Port-Patchpanel. Vorteile: Ihr Schrank ist organisiert, die Kabel sind beschriftet und die Neuzuweisung der Verbindung eines Raums zu einem anderen Switch-Port oder VLAN dauert nur wenige Sekunden.

Option B: Direkt zum Switch (kein Patchpanel)

An jedem Kabelstrang ist am Ende ein RJ45-Stecker angecrimpt, der direkt an den Switch angeschlossen wird. Das funktioniert perfekt und spart 20–30 $. Der Nachteil besteht darin, dass jedes Kabel lang genug sein muss, um den Switch direkt zu erreichen, und dass es keine flexible Neuzuweisungsschicht gibt – das Verschieben einer Verbindung bedeutet, dass steife permanente Kabel physisch herausgezogen und neu verlegt werden müssen.

Für sechs oder weniger Läufe zu Hause ist Option B völlig in Ordnung. Für 12 oder mehr Läufe oder jede Installation, die möglicherweise wächst, a Netzwerk-Patchpanel ist die kleine Investition auf jeden Fall wert.

Sonderfälle: Patchpanels mit integrierter Schaltung

Es gibt Produkte auf dem Markt, die Patchpanel-Funktionalität mit Switching kombinieren – manchmal auch als „intelligente Patchpanels“ oder „intelligente Patchpanels“ bezeichnet. Dabei handelt es sich um Nischenprodukte, die in erster Linie für Rechenzentren gedacht sind, die die Konnektivität auf der physischen Ebene automatisch verfolgen müssen. Mithilfe von Sensoren und Software protokollieren sie, welches Patchkabel an welchen Port angeschlossen ist, und helfen so bei der Dokumentation und Prüfung in großen Umgebungen mit Tausenden von Verbindungen.

Allerdings sind auch intelligente Patchpanels keine Netzwerk-Switches. Sie benötigen immer noch einen Downstream-Switch, um tatsächliche Netzwerkkonnektivität bereitzustellen. Sie sind eine zusätzliche Verwaltungsebene und kein Ersatz für Switching-Hardware. Die Preise für diese Systeme beginnen bei Hunderten von Dollar pro Panel und steigen schnell – sie sind für den Einsatz zu Hause oder in kleinen Büros nicht relevant.

Es gibt auch PoE-Injektorpanels (Power over Ethernet), die einem Nicht-PoE-Switch PoE-Fähigkeit hinzufügen können. Diese funktionieren jedoch wiederum in Verbindung mit einem Switch und nicht anstelle eines Switches. Für die meisten Leute, die dies lesen, ist ein standardmäßiges passives Patchpanel gepaart mit einem Standardschalter der richtige Ansatz.

So dimensionieren Sie Ihren Switch und Ihr Patchpanel richtig

Einer der häufigsten Fehler bei Installationen zu Hause und in kleinen Büros ist der Kauf von Hardware, die für zukünftige Anforderungen zu klein ist. Das spätere Hinzufügen eines zweiten Patchpanels oder Schalters führt zu zusätzlicher Komplexität und Kosten. Hier finden Sie praktische Größenrichtlinien:

Dimensionierung des Patchpanels

• Zählen Sie Ihre aktuellen Kabelstrecken und addieren Sie dann mindestens 25–50 % für zukünftige Erweiterungen. Wenn Sie jetzt 16 Läufe haben, kaufen Sie ein 24-Port-Panel.
• Standard-Patchpanels für Privathaushalte sind in Konfigurationen mit 12, 24 und 48 Ports erhältlich. Der 24-Port ist der vielseitigste Port für den Einsatz zu Hause und in kleinen Büros.
• Stellen Sie sicher, dass die Panel-Kategorie (Cat5e, Cat6, Cat6A) Ihrer Kabelkategorie entspricht oder diese übertrifft. Durch die Kombination eines Cat6A-Kabels mit einem Cat5e-Patchpanel wird Ihre Geschwindigkeit auf die Cat5e-Leistung beschränkt.

Größenänderung

• Zählen Sie Ihre Patchpanel-Ports sowie alle zusätzlichen Geräte, die direkt mit dem Switch verbunden werden (NAS, Server, WAPs). Fügen Sie 2–4 Ports Overhead hinzu.
• Wenn Sie Access Points oder IP-Kameras direkt über Ethernet mit Strom versorgen möchten, wählen Sie einen PoE-Switch. Standard-PoE bietet bis zu 15,4 W pro Port; PoE liefert bis zu 30 W. Die meisten modernen WiFi-6-Zugangspunkte erfordern PoE oder höher.
• Für den Heimgebrauch reicht in der Regel ein unmanaged Gigabit-Switch aus. Wenn Sie VLANs wünschen – zum Beispiel zur Trennung von IoT-Geräten von Ihrem Hauptnetzwerk – benötigen Sie einen verwalteten Switch.
• Ziehen Sie einen SFP-Uplink-Port in Betracht, wenn Sie in Zukunft möglicherweise eine 10G-Verbindung zu einem NAS oder Server wünschen, auch wenn Sie diese heute nicht benötigen.

Ein typisches, gut geplantes Hausregal für ein mittelgroßes Haus könnte Folgendes umfassen: 24-Port-Cat6-Patchpanel, ein 24-Port-Gigabit-Managed-Switch und ein Router , alles montiert in einem 6U- oder 9U-Wandmontage-Rack. Die Gesamtkosten für die Ausrüstung für diese Art von Einrichtung betragen etwa 200 bis 400 US-Dollar, abhängig von der Markenauswahl und davon, ob PoE benötigt wird.

Kennzeichnung und Dokumentation: Der Schritt, den die meisten Menschen überspringen

Ein Patchpanel und einen Switch gleichzeitig zu haben, lohnt sich nur dann voll, wenn Sie beides richtig beschriften. Die frustrierendste Situation in jedem kabelgebundenen Netzwerk ist, vor einem Rack voller Patchkabel zu stehen und keine Ahnung zu haben, welcher Port mit welchem ​​Raum verbunden ist. Ein Kabeltester mit Tongenerator löst dieses Problem, wenn es auftritt, aber eine gute Kennzeichnung verhindert es vollständig.

Am besten weisen Sie jedem Kabelstrang vor der Installation eine Nummer oder einen Code zu. Beschriften Sie beispielsweise jedes Kabel an beiden Enden – an der Wandsteckdose und am Patchpanel – mit derselben Kennung: „LR-1“ für Wohnzimmer-Port 1, „OFF-1“ für Büro-Port 1 und so weiter. Markieren Sie den entsprechenden Patchpanel-Port mit demselben Etikett, indem Sie einen Etikettendrucker oder bedruckte Porteinsätze verwenden. Dokumentieren Sie dann die Zuordnung zwischen Patchpanel-Ports und Switch-Ports in einer einfachen Tabelle oder einem Netzwerkdiagramm.

Dies nimmt während der Installation zusätzliche 30–60 Minuten in Anspruch und spart enorm viel Zeit bei der späteren Fehlerbehebung. Ein unbeschriftetes Patchpanel mit 24 Ports und einer Mischung aus gleich aussehenden grauen Patchkabeln lässt sich kaum effizient verwalten , insbesondere wenn später jemand anderes im Netzwerk arbeiten muss.

Häufige Fehler bei der gemeinsamen Verwendung eines Patchpanels und eines Switches

Selbst erfahrene Installateure stoßen auf vermeidbare Probleme. Hier sind die häufigsten Fehler:

• Verwendung minderwertiger Patchkabel: Die langen, dauerhaften Kabelwege sind in der Regel von hoher Qualität, zwischen Panel und Switch werden jedoch häufig billige Patchkabel verwendet. Schlechte Patchkabel führen zu zeitweiligen Verbindungsproblemen, deren Diagnose ermüdend ist. Verwenden Sie Kabel, die mindestens für die gleiche Kategorie wie Ihre strukturierte Verkabelung ausgelegt sind.
• Falsche Schlagtechnik: Jeder Leiter muss in der richtigen Position gemäß den Verkabelungsstandards T568A oder T568B eingestanzt werden – und an beiden Enden jeder Kabelstrecke muss derselbe Standard verwendet werden. Das Mischen von T568A an der Wandsteckdose und T568B am Patchpanel ergibt ein gekreuztes Paar und keine Verbindung.
• Überschreitung der 100-Meter-Kanalgrenze: Die gesamte Kanallänge – permanente Kabelführung plus Patchkabel an beiden Enden – darf für Cat5e und Cat6 100 Meter nicht überschreiten. Dabei werden sowohl die Patchkabel an der Wandsteckdose als auch am Rack berücksichtigt. Halten Sie Patchkabel kurz (0,5–1 Meter an jedem Ende), um möglichst viel des 100-Meter-Budgets für den Dauerbetrieb zu schonen.
• Kauf der falschen Patchpanel-Kategorie: Wie bereits erwähnt, muss das Patchpanel zu Ihrer Kabelkategorie passen. Die Installation eines Cat5e-Panels auf Cat6A-Strecken ist ein häufiger und kostspieliger Fehler, der Ihre Leistung dauerhaft beeinträchtigt.
• Kein Kabelmanagement: Ohne horizontale Kabelmanager zwischen Patchpanel und Switch hängen Patchkabel durch und verheddern sich innerhalb von Monaten zu einem unüberschaubaren Durcheinander. Ein 1-HE-Kabelmanagementpanel zwischen den einzelnen Geräten kostet etwa 10 bis 15 US-Dollar und lohnt sich durchaus.
• Keine Testläufe nach Beendigung: Benutzen Sie immer einen einfachen Kabeltester bei jedem Durchgang nach dem Durchstecken, bevor Sie Wände schließen oder neue Kabel durchziehen. Der Test jedes Durchgangs dauert etwa 30 Sekunden und deckt sofort alle Verdrahtungsfehler, offenen Paare oder Kurzschlüsse auf.

Zusammenfassung: Die richtige Art, über Patchpanels und Switches nachzudenken

A Netzwerk-Patchpanel ist ein Organisationstool für die strukturierte Verkabelung. Es ist völlig passiv, benötigt keinen Strom und bietet selbst keine Netzwerkfunktionalität. Ein Netzwerk-Switch ist das aktive Gehirn Ihres kabelgebundenen Netzwerks – ohne ihn kommuniziert nichts. Sie benötigen einen Schalter, unabhängig davon, ob Sie ein Patchpanel verwenden.

Das Patchpanel ist in dem Sinne optional, dass Sie Kabel direkt zu einem Schalter verlegen und das Panel komplett überspringen können. Aber bei jeder Installation mit mehr als einer Handvoll Kabelstrecken zahlt sich das Patchpanel durch Organisation, Flexibilität und Zeitersparnis aus. Ein Cat6-Patchpanel mit 24 Ports kostet weniger als 40 US-Dollar und erleichtert die Verwaltung eines strukturierten Verkabelungssystems über Jahre hinweg erheblich.

Wenn Sie eine Neuinstallation planen, kaufen Sie beide. Ordnen Sie sie der gleichen Kabelkategorie zu, kennzeichnen Sie alles deutlich, verwenden Sie hochwertige Patchkabel zwischen ihnen und Sie erhalten eine kabelgebundene Netzwerkinfrastruktur, die Ihr Zuhause oder Büro ein Jahrzehnt oder länger zuverlässig und mit minimalem Wartungsaufwand versorgen kann.
