Wie viele Ports hat ein Patchpanel? Vollständiger Leitfaden

Wie viele Ports hat ein Patchpanel?

A Netzwerk-Patchpanel kommt normalerweise rein 12, 24, 48 oder 96 Ports , wobei 24-Port- und 48-Port-Modelle in kommerziellen und Unternehmensumgebungen am häufigsten eingesetzt werden. Das 24-Port-Patchpanel passt hinein 1U Rack-Platz , während die 48-Port-Version belegt 2U . Kleinere 12-Port-Panels sind in Heiminstallationen oder kompakten Telekommunikationsschränken üblich, und hochdichte 96-Port-Panels findet man in großen Rechenzentren, in denen der Platz im Rack knapp ist.

Die Anzahl der Ports ist nicht willkürlich – sie bestimmt direkt, wie viele Netzwerkgeräte Sie über ein einziges Panel abschließen und verwalten können. Die Wahl der falschen Portanzahl führt entweder zur Verschwendung von Platz im Rack oder zu einer chaotischen Kabelausbreitung, die mit der Zeit zu einem Wartungsalbtraum wird. Das Verständnis der verfügbaren Konfigurationen ist der erste Schritt zu einer sauberen, skalierbaren Netzwerkinfrastruktur.

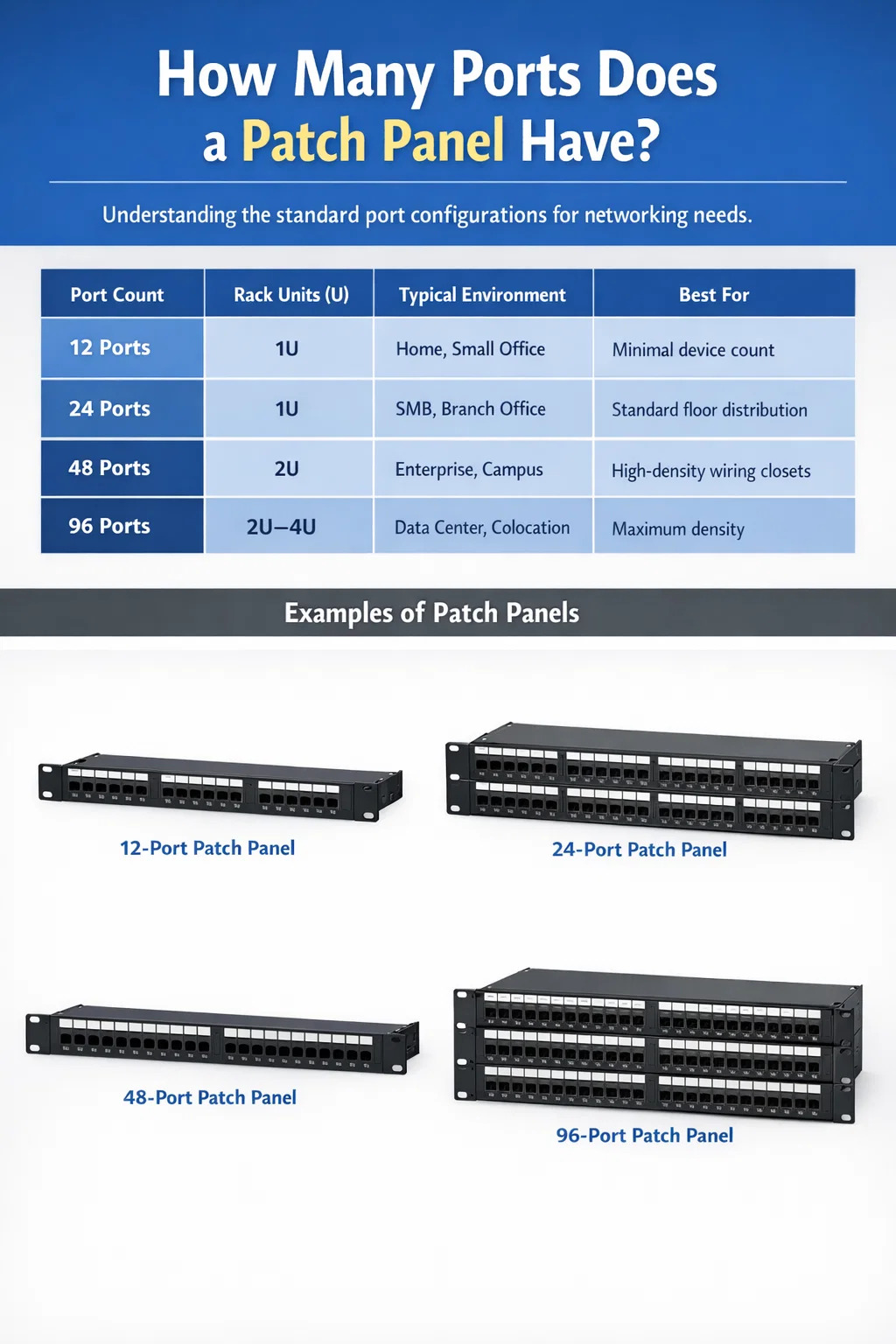

Die Standard-Port-Konfigurationen erklärt

Jede Konfiguration der Portanzahl dient einem bestimmten Zweck, und das Verständnis der praktischen Unterschiede hilft Ihnen, eine Überspezifikation oder einen unzureichenden Aufbau Ihrer Verkabelungsinfrastruktur zu vermeiden.

12-Port-Patchpanels

Das 12-Port-Netzwerk-Patchpanel ist die kleinste verfügbare Standardkonfiguration. Es nimmt 1U Rack-Platz ein und wird typischerweise in Wohnanlagen, kleinen Einzelhandelsstandorten oder Zusatzschränken verwendet, wo nur eine Handvoll Anschlüsse abgeschlossen werden müssen. Ein 12-Port-Panel ist auch eine praktische Wahl, wenn Sie einen bestimmten Teil des Netzwerks abtrennen müssen – zum Beispiel VoIP-Leitungen oder Überwachungskamera-Feeds isolieren –, ohne hierfür ein komplettes 24-Port-Panel zu reservieren. Aufgrund seiner kompakten Stellfläche passt das 12-Port-Panel in Wandgehäuse mit einer Größe von nur 6 HE.

24-Port-Patchpanels

Das 24-Port-Patchpanel ist die gängigste Konfiguration in der Branche. Es verwaltet eine typische Büroetage mit 20 bis 24 Arbeitsplätzen und lässt gleichzeitig einige Ports für gemeinsam genutzte Geräte wie Drucker, Zugangspunkte oder IP-Telefone offen. Bei 1 HE lässt er sich problemlos mit einem verwalteten 24-Port-Switch in derselben Rack-Einheitsgruppierung kombinieren, wodurch die Kabellänge kurz und die Beschriftung unkompliziert bleibt. Die meisten Standards für strukturierte Verkabelung, einschließlich TIA-568, basieren auf 24-Port-Schritten, sodass diese Größe für die meisten IT-Planer und -Auftragnehmer die Standardgröße ist.

48-Port-Patchpanels

Bei 2U besteht das 48-Port-Panel im Wesentlichen aus zwei 24-Port-Panels, die zu einer einzigen Einheit zusammengefasst sind. Es ist die bevorzugte Option für Verteilerschränke in Unternehmen, die dichte Großraumbüros, Lagerhallen oder Produktionshallen bedienen, in denen mehr als 40 Anschlüsse in einem einzigen Rack zusammenlaufen. Durch die Verwendung eines Panels mit 48 Ports anstelle von zwei Panels mit 24 Ports wird 1 HE Platz im Rack eingespart und die Anzahl der Panels reduziert, die beschriftet und verwaltet werden müssen. In einem 42U-Rack, in dem es auf jede Einheit ankommt, ist diese Einsparung sinnvoll, insbesondere wenn man Kabelmanager, Switches, USV-Einheiten und Spielraum für Patchkabel berücksichtigt.

96-Port-Patchpanels

Das 96-Port-Panel bringt die Dichte innerhalb der standardmäßigen 19-Zoll-Rack-Infrastruktur an ihre praktische Grenze. Diese Panels verwenden typischerweise abgewinkelte oder werkzeuglose Keystone-Buchsen, um der hohen Konzentration an Anschlüssen und Patchkabeln gerecht zu werden. Sie finden sie vor allem in Rechenzentren, großen Colocation-Einrichtungen und Telekommunikationsräumen, in denen Hunderte von Server-Ports, Speicherverbindungen oder Glasfaserübergaben organisiert werden müssen. Einige 96-Port-Panels basieren auf einem modularen Kassettensystem, bei dem einzelne 12-Port- oder 24-Port-Kassetten in einen Gehäuserahmen eingesteckt werden – so haben Sie die Flexibilität, nur das zu bestücken, was Sie benötigen, und gleichzeitig Platz für zukünftige Erweiterungen zu reservieren.

Faktoren, die bestimmen, welche Portanzahl Sie benötigen

Bei der Auswahl der richtigen Portanzahl für Ihr Netzwerk-Patchpanel geht es nicht darum, die größte verfügbare Anzahl auszuwählen. Mehrere konkrete Variablen sollten die Entscheidung beeinflussen, und wenn sie ignoriert werden, führt dies entweder zu einer Verschwendung von Budget oder zu einem Verkabelungssystem, das sich nicht skalieren lässt.

Anzahl der Kabelabzweigungen in der Umgebung

Zählen Sie jede aktive Kabelstrecke, die im Schrank oder Rack endet. Schließen Sie Anschlüsse für Workstations, VoIP-Telefone, IP-Kameras, drahtlose Zugangspunkte und alle IoT-Geräte ein. Das Patchpanel muss mindestens so viele Ports wie aktive Kabelanschlüsse haben , zuzüglich eines Wachstumspuffers von 15 bis 20 Prozent. Wenn Sie derzeit über 38 Anschlüsse verfügen, ist ein 48-Port-Panel die logische Wahl. Es bietet Ihnen 10 Ersatzanschlüsse, ohne dass sofort ein zweites Panel oder ein größeres Gehäuse erforderlich ist.

Verfügbarer Rack-Platz

Rack-Platz ist eine endliche Ressource und jede Komponente konkurriert darum. Ein typisches 42-HE-Rack mit zwei Switches, einem Router, einer Firewall, einer USV und zwei 1-HE-Kabelmanagern verfügt bereits über etwa 14 HE, bevor ein einzelnes Patchpanel installiert wird. Wenn Sie in einem kleinen Büro mit einem 12U-Wandmontage-Rack arbeiten, ist es möglicherweise unmöglich, zwei 24-Port-Panels nebeneinander mit der dazugehörigen Kabelführung anzubringen. In diesem Fall ist ein einzelnes 48-Port-Panel mit 2 HE praktischer als zwei 24-Port-Panels mit je 1 HE, da Kabelmanager in der Regel noch 1 HE pro Panelreihe hinzufügen.

Kabelkategorie und Signaltyp

Cat5e-, Cat6-, Cat6A- und Cat8-Kupferpanels verfügen alle über die gleiche Standard-Portanzahl, ihre physischen Abmessungen unterscheiden sich jedoch. Cat6A-Panels beispielsweise sind oft etwas höher oder tiefer als Cat6-Panels, da der größere Kabeldurchmesser einen größeren Biegeradius erfordert und die Anschlüsse selbst physisch größer sind. Ein Cat6A-Panel mit 48 Ports kann 2U belegen, wo ein Cat6-Panel mit 48 Ports bequem hineinpasst. Glasfaser-Patchpanels – die für Backbone-Strecken, Uplinks und Fernverbindungen verwendet werden – folgen einem anderen Portdichtemodell. LC-Duplex-Glasfaserpanels sind üblicherweise in 24-Port-Konfigurationen innerhalb von 1U erhältlich, während MPO/MTP-Glasfaserkassettensysteme 72 oder mehr Glasfaserverbindungen in einem einzigen 1U-Panel unterbringen können.

Geplante Netzwerkerweiterung

Ein Netzwerk-Patchpanel wird nicht alle zwei Jahre ausgetauscht. Von einer ordnungsgemäß installierten Kupferkabel-Infrastruktur wird erwartet, dass sie lange hält 15 bis 25 Jahre bei normaler kommerzieller Nutzung. Das bedeutet, dass die Anzahl der Ports, die Sie heute wählen, einem Wachstum Rechnung tragen muss, das Sie nicht vollständig vorhersagen können. Ein Unternehmen mit heute 30 Mitarbeitern kann innerhalb von fünf Jahren 60 haben. Der Einbau von Headroom durch Vergrößerung auf die nächste Portebene – von 24 auf 48 oder von 48 auf 96 – ist fast immer günstiger als das Nachrüsten zusätzlicher Panels und das spätere Neuverlegen von Kabeln.

Patch-Panel-Typen und wie die Anzahl der Ports zwischen ihnen variiert

Nicht alle Netzwerk-Patchpanels sind gleich aufgebaut. Das interne Design des Panels beeinflusst, wie viele Anschlüsse physisch untergebracht werden können, wie die Kabel auf der Rückseite verwaltet werden und wie einfach das Panel neu konfiguriert oder repariert werden kann.

Feste Punch-Down-Patchpanels

Feste Panels verfügen über vorinstallierte Buchsen, die direkt über ein 110-Loch-Werkzeug auf der Rückseite verkabelt werden. Dies ist der gebräuchlichste Typ bei strukturierten Verkabelungsinstallationen und ist in allen Standard-Portanzahlen verfügbar – 12, 24, 48 und 96. Da die Buchsen fest integriert sind, sind feste Panels robust und kostengünstig für Installationen, bei denen sich die Kabelanordnung wahrscheinlich nicht häufig ändert. Sie sind in den Nennwerten Cat5e, Cat6 und Cat6A erhältlich und unterstützen die Verkabelungsstandards T568A und T568B.

Keystone-Patchpanels

Keystone-Panels verwenden ein modulares Design, bei dem einzelne Keystone-Buchseneinsätze in einen leeren Panelrahmen einrasten. Ein 24-Port-Keystone-Patchpanel-Chassis verfügt über 24 Keystone-Steckplätze, aber Sie bestücken nur die Ports, die Sie benötigen. Wenn Sie mit 16 aktiven Anschlüssen beginnen, installieren Sie 16 Buchsen und lassen die verbleibenden 8 Steckplätze für die zukünftige Verwendung leer. Diese Modularität bedeutet auch, dass Sie Buchsentypen – RJ45, Koax, Glasfaser, HDMI – innerhalb desselben Panels kombinieren können. Keystone-Panels sind pro Port etwas teurer als feste Panels, bieten aber erhebliche Flexibilität in dynamischen Umgebungen.

Abgewinkelte Patchpanels

Abgewinkelte Patchpanels positionieren die Anschlussfläche in einem 45-Grad-Winkel zu einer Seite des Racks. Dieses Design ist besonders nützlich in Umgebungen mit hoher Dichte, in denen Patchkabel sauber zu einem benachbarten vertikalen Kabelmanager führen müssen, ohne dass scharfe Biegungen entstehen. Abgewinkelte Panels werden häufig in Konfigurationen mit 48 und 96 Ports in Rechenzentren verwendet. Das abgewinkelte Design ändert nichts an der Anzahl der Anschlüsse, verbessert jedoch die Ergonomie des Kabelmanagements erheblich, wenn Dutzende Patchkabel gleichzeitig angeschlossen werden.

Glasfaser-Patchpanels

Glasfaser-Patchpanels verwenden LC-, SC- oder MPO-Anschlüsse und folgen anderen Dichtestandards als Kupferpanels. Normalerweise reicht ein Standard-1U-Glasfaser-Patchpanel mit LC-Duplex-Anschlüssen 24 Häfen , was 24 einzelnen Glasfaserverbindungen oder 12 Duplexverbindungen entspricht. Das können hochdichte MPO-Faserplatten auf Kassettenbasis liefern 72 bis 96 Glasfaserverbindungen in einem einzigen 1U-Gehäuse Damit sind sie die Lösung der Wahl für die Backbone-Infrastruktur in großen Gebäuden und Rechenzentren. Glasfaser-Patchpanels sind passive Geräte – sie benötigen keinen Strom – erfordern jedoch bei der Installation deutlich größere Sorgfalt, um Steckerschäden und Einfügungsverluste zu vermeiden.

Wie Patchpanels in Ihre gesamte Netzwerkinfrastruktur passen

Ein Patchpanel funktioniert nicht isoliert. Es ist der zentrale Abschlusspunkt, der permanente horizontale Kabelstrecken vom Arbeitsbereich zu den aktiven Netzwerkgeräten im Telekommunikationsraum oder Rechenzentrum überbrückt. Das Verständnis der Position des Patchpanels im gesamten Netzwerkdesign verdeutlicht, warum die Planung der Portanzahl so wichtig ist.

Bei einem typischen strukturierten Verkabelungsdesign verlaufen horizontale Kabel von Wandsteckdosen oder Bodentanks an jedem Arbeitsplatz zum Patchfeld im nächstgelegenen IDF-Schrank (Intermediate Distribution Frame). Vom Patchpanel aus werden kurze Patchkabel – normalerweise 1 bis 3 Fuß lang – mit den entsprechenden Ports am Access-Layer-Switch verbunden. Jeder Port auf dem Patchpanel entspricht genau einem physischen Kabelanschluss , der wiederum eine Verbindung zu einem Netzwerkgerät auf der Benutzerseite herstellt. Diese Eins-zu-eins-Beziehung macht die Planung der Portanzahl zu einem direkten Spiegelbild Ihrer Geräteanzahl.

Das Patchpanel dient gleichzeitig als Dokumentationsebene für die gesamte horizontale Verkabelungsanlage. Wenn Ports deutlich mit Zimmernummern, Schreibtischnummern oder Geräte-IDs gekennzeichnet sind, ist die Fehlersuche bei einer fehlerhaften Verbindung eine Frage der Suche nach einer Beschriftung, anstatt durch Wände zu kriechen. Hier wirkt sich die Portanzahl auf die Betriebseffizienz aus – ein gut bestücktes 24-Port-Panel mit klaren Beschriftungen ist weitaus einfacher zu verwalten als ein überfülltes 48-Port-Panel, bei dem die Hälfte der Ports unbeschriftet ist und die Patchkabel verheddert sind.

Best Practices zur Portauslastung für Netzwerk-Patchpanels

Die richtige Anzahl an Ports auf einem Patchpanel ist wichtig, aber ebenso wichtig ist die Art und Weise, wie Sie diese Ports nutzen und verwalten. Branchenexperten befolgen eine Reihe praktischer Konventionen, die dafür sorgen, dass die Verkabelungsinfrastruktur über ihre gesamte Lebensdauer sauber, dokumentierbar und wartbar bleibt.

• Beschriften Sie jeden Anschluss sowohl auf der Vorder- als auch auf der Rückseite des Panels, bevor Sie mit der Verkabelung beginnen. Verwenden Sie ein einheitliches Benennungsschema – zum Beispiel die Zimmernummer gefolgt von der Steckdosennummer (z. B. 204-A, 204-B) – damit jeder Techniker das Panel ohne vorherige Kenntnisse der Installation mit dem Grundriss verknüpfen kann.
• Füllen Sie ein Patchpanel bei der Erstinstallation niemals zu 100 Prozent. Reservieren Sie mindestens 20 Prozent der Ports für zukünftige Umzüge, Ergänzungen und Änderungen. Bei einem 24-Port-Panel bedeutet das, dass am ersten Tag nicht mehr als 19 aktive Verbindungen angestrebt werden.
• Verwenden Sie farbcodierte Patchkabel, um die Verkehrsarten visuell zu segmentieren. Eine gängige Konvention ist Blau für Daten, Grau für VoIP, Gelb für Verwaltungsverkehr und Rot für Verbindungen zu kritischen Infrastrukturen. Diese Farbkodierung funktioniert nur, wenn sie dokumentiert und konsequent angewendet wird.
• Installieren Sie einen horizontalen 1U-Kabelmanager über oder unter jeder Panelreihe. Dadurch bleiben Patchkabel organisiert, eine übermäßige Spannung an den RJ45-Anschlüssen wird verhindert und es ist möglich, ein Patchkabel zu verschieben oder auszutauschen, ohne benachbarte Verbindungen zu stören.
• Dokumentieren Sie jeden Port unmittelbar nach der Installation in einer Kabelverwaltungsdatenbank oder einer Tabelle. Die Dokumentation auf Portebene wird zum wertvollsten Werkzeug für jedes IT-Team, das die Infrastruktur verwaltet, Jahre nachdem der ursprüngliche Installer weitergezogen ist.
• Verwenden Sie Patchkabel, die nicht länger als nötig sind. Überlänge des Kabels führt zu Spielraum, der sich zusammenzieht und die Luftzirkulation im Rack blockiert. Für Verbindungen zwischen einem Patchpanel und einem Switch im selben Rack sind 1-Fuß- oder 2-Fuß-Patchkabel fast immer ausreichend.

Berechnen der richtigen Anzahl von Patchpanel-Ports für Ihre Bereitstellung

Es gibt eine einfache Methode zur korrekten Dimensionierung einer Patchpanel-Installation. Es beginnt mit einer physischen Zählung und endet mit einem Hafenzuteilungsmodell, das den aktuellen Bedarf und das kurzfristige Wachstum berücksichtigt.

1. Zählen Sie alle aktiven Kabelstrecken endet im Schrank. Beziehen Sie Workstations, Telefone, APs, Kameras, Drucker und alle dedizierten Gerätestationen ein.
2. Infrastruktur-Ports hinzufügen für Uplinks, Patch-Verbindungen zwischen IDF und MDF und alle Verwaltungsports, die Sie über das Panel und nicht direkt mit dem Switch verbinden möchten.
3. Wenden Sie einen Wachstumspuffer von 20 Prozent an zur Gesamtsumme. Wenn Sie über 40 aktive Anschlüsse und 4 Infrastruktur-Ports verfügen, beträgt Ihre Arbeitszahl 44 plus 20 Prozent = etwa 53 benötigte Ports.
4. Auf die nächste Standardplattengröße aufrunden . Im obigen Beispiel ergeben 53 Ports zwei 48-Port-Panels (insgesamt 96 Ports), was Ihnen großzügigen Spielraum bietet. Wenn das Budget und der Platz knapp sind, können Sie alternativ mit einem einzigen Panel mit 48 Ports und einem Panel mit 12 Ports 60 Ports auf 3 HE Rackfläche erhalten – eine vernünftige und wirtschaftlichere Lösung.
5. Bestätigen Sie die Verfügbarkeit von Rack-Platz indem Sie die HE-Anforderungen für jede Komponente – Switches, Router, Patchpanels, Kabelmanager, USV-Einheiten – addieren und überprüfen, ob sie in die Gesamthöhe des Racks passen.

Diese Berechnung in fünf Schritten dauert bei einer Neuinstallation weniger als 30 Minuten und erspart Stunden reaktiver Fehlerbehebung und späterer Neuverkabelung. Es bildet außerdem die Grundlage für ein Verkabelungsspezifikationsdokument, gegen das Auftragnehmer bieten können und auf das Ihr IT-Team zurückgreifen kann, wenn die Infrastruktur übernommen oder übergeben wird.

Häufige Fehler bei der Auswahl der Anzahl der Patchpanel-Ports

Selbst erfahrene Netzwerkplaner machen bei der Spezifikation von Patchpanels Fehler bei der Dimensionierung. Es lohnt sich, diese Fehler zu verstehen, da sie mit ein wenig Vorplanung fast immer vermeidbar sind.

Zu geringe Angabe der Portanzahl, um Kosten zu sparen

Ein 24-Port-Panel kostet je nach Kategoriebewertung etwa 30 bis 80 US-Dollar. Ein 48-Port-Panel kostet 60 bis 150 US-Dollar. In absoluten Zahlen ist der Preisunterschied gering, aber die Kosten für die Neuverkabelung eines Schranks, der nicht ausreichend spezifiziert war – Einziehen neuer Kabel, Kauf zusätzlicher Panels und Kabelmanager, Bezahlung eines Technikers für einen ganzen Arbeitstag – können für einen einzelnen IDF leicht 1.000 bis 5.000 US-Dollar oder mehr betragen. Die Wahl eines kleineren Panels, um im Voraus 40 US-Dollar zu sparen, ist eine falsche Wirtschaftlichkeit in nahezu jedem kommerziellen Einsatzszenario.

Überspezifizierung ohne Berücksichtigung des Platzbedarfs im Rack

Ebenso problematisch ist es, direkt auf ein 96-Port-Panel umzusteigen, wenn man nur 30 Anschlüsse hat. Ein halbbestücktes 96-Port-Panel verschwendet Platz im Rack, kostet mehr als nötig und sorgt für ein verwirrendes Layout, bei dem aktive Ports über eine große Fläche verstreut sind. Noch wichtiger ist, dass große Panels proportional größere Kabelmanager und mehr Patchkabel erfordern, die allesamt Rackeinheiten verbrauchen, die aktiven Geräten zugewiesen werden könnten.

Ignorieren der Kabelkategoriekompatibilität

Durch die Installation von Cat6-Patchpanels auf horizontalen Cat6A-Kabelstrecken wird die Leistung des gesamten Kanals beeinträchtigt. Das Patchpanel ist Teil der Permanentverbindung und muss mindestens derselben Kategorie entsprechen wie das Kabel, das es abschließt. Ebenso werden durch die Verwendung eines Cat5e-Patchpanels mit Cat6-Kabel die Übersprech- und Bandbreitenverbesserungen, die Cat6-Kabel bieten, zunichte gemacht. Passen Sie die Patchpanel-Kategorie immer an die Kabelkategorie an und stellen Sie sicher, dass der gesamte Kanal – Panel, Patchkabel, Buchse und horizontales Kabel – nach der Installation gemeinsam getestet und zertifiziert wird.

Vergessen, Uplink- und Backbone-Ports zu berücksichtigen

Viele Planer zählen nur die dem Benutzer zugewandten horizontalen Kabelanschlüsse und vergessen, dass Uplink-Kabel zwischen IDFs und dem MDF auch im Patchpanel enden. In einem Gebäude mit drei Etagen und einem zentralen MDF benötigt jedes IDF mindestens zwei oder vier Uplink-Ports für den Glasfaser-Backbone oder Kupfer-Uplinks zum Core-Switch. Diese Ports beanspruchen wie jede andere Verbindung auch Panel-Platz und müssen von Anfang an in die Berechnung der Portanzahl einbezogen werden.

Anzahl der Patchpanel-Ports in bestimmten Bereitstellungsszenarien

Die realen Einsätze variieren enorm in Umfang und Komplexität. Die Betrachtung spezifischer Szenarien hilft dabei, abstrakte Port-Count-Prinzipien in konkrete Entscheidungen umzusetzen.

Kleines Büro mit 15 Mitarbeitern

Ein einstöckiges Büro mit 15 Arbeitsplätzen erzeugt in der Regel 30 bis 40 Kabelanschlüsse, wenn man zwei Anschlüsse pro Schreibtisch (einen für Daten, einen für VoIP), zwei bis drei drahtlose Zugangspunkte, einen Netzwerkdrucker und ein paar freie Anschlüsse in Konferenzräumen berücksichtigt. Eine Single 48-Port-Patchpanel bewältigt dies bequem mit 8 bis 18 Ports in Reserve. Dieses Setup passt in einen 12-HE-Wandschrank zusammen mit einem 48-Port-Switch und einer kleinen USV.

Mehrstöckiges Firmenbüro mit 200 Mitarbeitern

Ein über vier Etagen verteiltes Büro mit 200 Mitarbeitern verfügt normalerweise über ein IDF pro Etage und ein zentrales MDF. Jedes IDF bedient 50 Mitarbeiter mit etwa 100 bis 130 Kabelanschlüssen pro Etage zwei bis drei 48-Port-Panels pro IDF oder alternativ eine Mischung aus 48-Port- und 24-Port-Panels, abhängig von der genauen Drop-Anzahl. Das MDF bündelt Backbone-Uplinks von allen vier IDFs und hostet die Kern-Switch-Infrastruktur, wobei in der Regel allein für die Uplink-Kabel zusätzliche Patchpanels erforderlich sind.

Schrank für Colocation-Rechenzentren

In einem Colocation-Rechenzentrum kann ein einzelner 42-HE-Schrank 10 bis 20 Server mit jeweils 2 bis 4 Netzwerkschnittstellen beherbergen. Das entspricht 20 bis 80 aktiven Netzwerkports in einem einzigen Rack. Eine hohe Dichte 96-Port-Patchpanel bei 2U ist hier die bevorzugte Lösung und wird häufig in Verbindung mit einem Top-of-Rack-Switch und MPO-Glasfaserkassetten für Uplinks verwendet. Das Ziel besteht darin, so viele Verbindungen wie möglich mit der geringsten Anzahl an Rack-Einheiten abzuschließen und so mehr Platz für umsatzgenerierende Geräte zu schaffen.

Schul- oder Universitätsgebäude

Bildungseinrichtungen stellen besondere Herausforderungen an die Verkabelung, da sie eine hohe Dichte an Klassenzimmern mit unterschiedlichen Belegungsmustern kombinieren. Ein typisches Klassenzimmer einer weiterführenden Schule verfügt möglicherweise über 35 Schülerplätze sowie einen Lehrerplatz, einen Projektor und einen oder zwei Zugangspunkte – 10 bis 15 Kabelanschlüsse pro Raum. Ein Gebäude mit 20 Klassenzimmern erzeugt 200 bis 300 Tropfen, die auf mehrere IDFs verteilt werden müssen. 48-Port-Panels sind das Arbeitstier In diesen Umgebungen wird die genaue Anzahl dadurch bestimmt, wie viele Tropfen in jedem Schrank gesammelt werden.
