Welches Kabel eignet sich am besten für Patchpanels? Vollständiger Leitfaden

Die kurze Antwort: Cat6 ist das am häufigsten verwendete Kabel für Patchpanels

Wenn es darum geht Netzwerk-Patchpanels , Das ungeschirmte Twisted-Paar-Kabel (UTP) der Kategorie 6 ist die am häufigsten empfohlene und am weitesten verbreitete Wahl für die meisten Geschäfts- und Heimnetzwerkumgebungen. Es schafft die richtige Balance zwischen Leistung, Kosten und Zukunftssicherheit. Das beste Kabel für Ihre spezifische Patchpanel-Konfiguration hängt jedoch von Ihren Geschwindigkeitsanforderungen, Kabellauflängen, Interferenzbedingungen und Ihrem Budget ab. Cat5e ist weiterhin für Gigabit-Netzwerke mit knappem Budget geeignet, während Cat6A die erste Wahl für 10-GbE-Installationen oder Rechenzentren mit hoher Dichte ist.

Dieser Leitfaden führt Sie durch alle wichtigen Kabeltypen, die bei Patchpanels zum Einsatz kommen, erklärt die technischen Unterschiede, die bei realen Einsätzen tatsächlich von Bedeutung sind, und hilft Ihnen, eine sichere, fundierte Entscheidung zu treffen, ohne sie zu kompliziert zu machen.

Verstehen, wie sich die Kabelauswahl auf die Leistung Ihres Netzwerk-Patchpanels auswirkt

Ein Netzwerk-Patchpanel ist ein passives Stück Hardware – es verstärkt oder regeneriert keine Signale. Jede Verbindung, die Sie dadurch herstellen, ist nur so gut wie das Kabel auf beiden Seiten. Das Kabel, das Sie in die Rückseite Ihres Patchpanels stecken, und das Patchkabel, das Sie in die Vorderseite einstecken, tragen beide zur Signalqualität, Latenz und maximalen Durchsatz bei.

Zu den wichtigsten elektrischen Eigenschaften, die je nach Kabelkategorie variieren, gehören:

• Dämpfung — Signalverlust über die Distanz. Kabel höherer Kategorie sorgen für stärkere Signale über längere Strecken.
• Übersprechen (NEXT und FEXT) — Interferenz zwischen benachbarten Adernpaaren. Cat6 und Cat6A verwenden engere Drehungen und physische Separatoren, um dies deutlich zu reduzieren.
• Bandbreite – gemessen in MHz, bestimmt dies, wie viele Daten das Kabel übertragen kann. Cat5e verarbeitet 100 MHz, Cat6 verarbeitet 250 MHz und Cat6A erreicht 500 MHz.
• Rückflussverlust – reflektierte Signalenergie, die die Leistung bei hohen Geschwindigkeiten beeinträchtigen kann.

Da ein Patchpanel zusätzliche Verbindungspunkte einführt – Punch-Down-Anschlüsse auf der Rückseite und RJ45-Anschlüsse auf der Vorderseite – ist die Verwendung einer Kabelkategorie, die der Nennkategorie Ihres Panels entspricht oder diese übertrifft, unerlässlich. Wenn Sie beispielsweise ein Cat6A-Patchpanel mit Cat5e-Horizontalleitungen kombinieren, wird Ihr System sofort auf die Cat5e-Leistung beschränkt, unabhängig davon, wofür das Panel selbst ausgelegt ist.

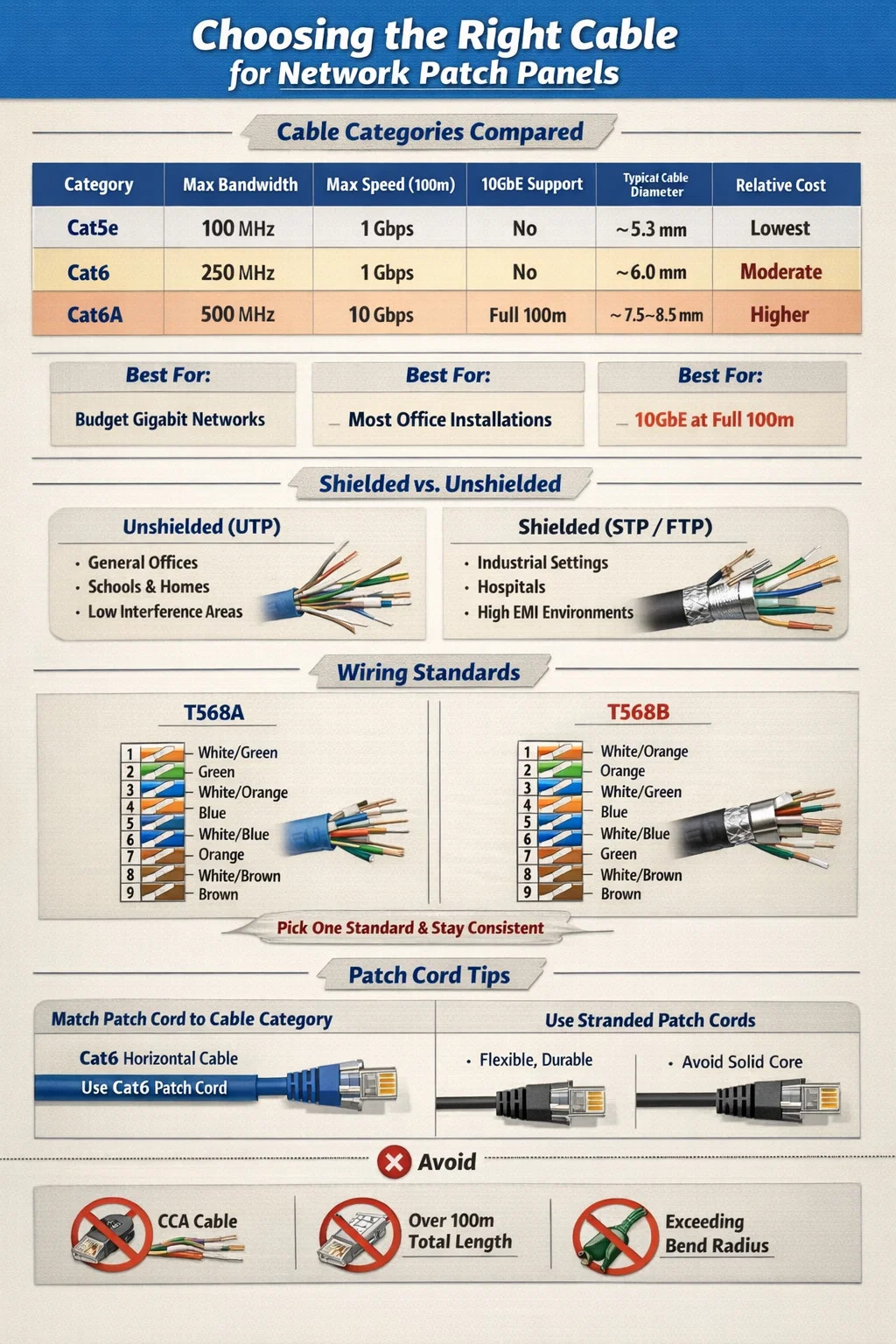

Verglichene Kabelkategorien: Cat5e vs. Cat6 vs. Cat6A für den Patchpanel-Einsatz

Die drei Kategorien, denen Sie in strukturierten Verkabelungsumgebungen am häufigsten begegnen, sind Cat5e, Cat6 und Cat6A. So schneiden sie im direkten Vergleich gegeneinander ab:

Cat5e: Immer noch relevant für preisgünstige Gigabit-Netzwerke

Cat5e (Kategorie 5 erweitert) war in den 2000er Jahren der vorherrschende Standard für strukturierte Verkabelung und wird auch heute noch aktiv genutzt. Es unterstützt Gigabit-Ethernet (1000BASE-T) bei vollen 100-Meter-Strecken und kostet pro Fuß deutlich weniger als Cat6 oder Cat6A. Für die Nachrüstung älterer Gebäude oder den Anschluss von Endpunkten mit geringer Nachfrage wie VoIP-Telefonen, Sicherheitskameras oder einfachen Workstations ist Cat5e in Kombination mit einem Patchpanel der Cat5e-Bewertung völlig ausreichend.

Die Einschränkung ist zukunftssicher. Cat5e unterstützt 10-Gigabit-Ethernet nicht zuverlässig und seine Übersprechleistung ist geringer als bei Cat6. Wenn Sie eine neue Verkabelung installieren und damit rechnen, Ihre Netzwerkinfrastruktur in den nächsten fünf bis zehn Jahren zu aktualisieren, ist es sinnvoller, den geringen Aufpreis für Cat6 auszugeben.

Cat6: Der ideale Spot für die meisten Patchpanel-Installationen

Cat6 ist das am häufigsten spezifizierte Kabel für neue strukturierte Verkabelungsprojekte, die ein Netzwerk-Patchpanel beinhalten. Die 250-MHz-Bandbreite verdoppelt die Kapazität von Cat5e, die Übersprechleistung ist aufgrund engerer Paarverdrillungen und eines internen Kunststoff-Spline (Trenner), der in vielen Cat6-Konstruktionen zu finden ist, deutlich besser und es unterstützt Geschwindigkeiten von 10 Gbit/s über kürzere Strecken von bis zu 55 Metern.

In einer typischen Büroumgebung, in der die horizontalen Leitungen durchschnittlich 20 bis 40 Meter lang sind, bewältigt Cat6 problemlos 10 GbE, sofern Ihre Switch-Infrastruktur dies unterstützt. Der Preisaufschlag gegenüber Cat5e beträgt typischerweise 10–20 % pro Fuß — ein kleiner Unterschied, der sich über die Lebensdauer der Anlage auszahlt. Cat6-Patchpanels sind in 24-Port- und 48-Port-Konfigurationen weit verbreitet und mit allen Standard-Auflegewerkzeugen im 110er-Stil kompatibel.

Cat6A: Die richtige Wahl für 10GbE bei voller Distanz

Cat6A (erweiterte Kategorie 6) ist der derzeit empfohlene Standard für jede Installation, in der 10-Gigabit-Ethernet muss über eine vollständige horizontale Strecke von 100 Metern aufrechterhalten werden . Es arbeitet mit einer Bandbreite von 500 MHz, verwendet entweder eine geschirmte (F/UTP oder S/FTP) oder ungeschirmte Konstruktion mit viel dickerer Isolierung und erfüllt die Alien Crosstalk-Anforderungen, die Cat6 nicht erfüllen kann.

Der Kompromiss besteht in der physischen Größe und dem Gewicht. Cat6A-Kabel sind erheblich dicker – typischerweise 7,5 bis 8,5 mm im Durchmesser gegenüber 6 mm bei Cat6 – was engere Berechnungen für die Rohrfüllung, schwerere Kabelkanäle und ein anspruchsvolleres Biegeradiusmanagement bedeutet. Cat6A-Patchpanels sind außerdem größer und teurer. In Rechenzentren, Gesundheitseinrichtungen oder anderen Umgebungen, in denen 10GbE auf dem Desktop oder Edge-Switches bereitgestellt wird, ist Cat6A jedoch die richtige Wahl und wird in TIA-568-C.2 ausdrücklich für 10GBASE-T-Anwendungen spezifiziert.

Geschirmtes oder ungeschirmtes Kabel: Welches funktioniert besser mit Patchpanels?

Eine Entscheidung, die viele Netzwerkinstallateure verwirrt, ist die Frage, ob für Patchpanel-Verläufe abgeschirmte (STP/FTP/S/FTP) oder ungeschirmte (UTP) Kabel verwendet werden sollen. Die Antwort hängt stark von Ihrer Umgebung ab.

Wenn ein ungeschirmtes (UTP) Kabel die richtige Wahl ist

Die überwiegende Mehrheit der Netzwerk-Patchpanel-Installationen in gewerblichen Büros, Schulen, Einzelhandelsumgebungen und Privathäusern verwenden UTP-Kabel. Es ist einfacher zu terminieren, flexibler, leichter und kostengünstiger als abgeschirmte Alternativen. Solange das Kabel von starken Störquellen ferngehalten wird – wie z. B. Vorschaltgeräten für Leuchtstofflampen, großen Motoren oder parallel verlaufenden Stromkabeln mit einer Länge von mehr als 2 Metern – bietet UTP eine hervorragende Leistung.

Die TIA-568-Standards erlauben die Verlegung von UTP-Kabeln innerhalb von 5 cm von ungeschirmten Stromkabeln und innerhalb von 12 cm von Leuchtstofflampen. Wenn Sie diese Abstände einhalten, erhalten Sie mit UTP eine saubere, zuverlässige Leistung ohne den Erdungsaufwand abgeschirmter Systeme.

Wenn abgeschirmte Kabel erforderlich werden

Abgeschirmte Kabel sind die richtige Wahl in Umgebungen mit erheblichen elektromagnetischen Störquellen (EMI), darunter:

• Herstellung von Böden mit schweren Elektromaschinen
• Krankenhäuser mit MRT-Räumen oder leistungsstarken Bildgebungsgeräten
• Rundfunkstudios mit Hochfrequenzausrüstung
• Industrielle Umgebungen, in denen Kabel in der Nähe von VFDs (Frequenzumrichtern) verlegt werden müssen
• Außen- oder Halbaußeninstallationen, die Blitzeinwirkung ausgesetzt sind

Wenn Sie abgeschirmte Kabel verwenden, muss Ihr Patchpanel ebenfalls abgeschirmt und ordnungsgemäß geerdet sein. Ein abgeschirmtes Kabel, das an einem ungeerdeten oder ungeschirmten Patchpanel endet, kann tatsächlich schlechtere Leistungen erbringen als UTP denn die nicht verbundene Abschirmung fungiert als Antenne und fängt Störungen auf, anstatt sie abzuwehren. Der gesamte abgeschirmte Kanal – Kabel, Patchpanel, Keystone-Buchsen und Patchkabel – muss an einem Punkt geerdet sein, um wirksam zu sein.

T568A vs. T568B: Welcher Verkabelungsstandard am Patchpanel verwendet werden soll

Sowohl T568A als auch T568B sind gültige TIA/EIA-Verkabelungsstandards für den Abschluss von Ethernet-Kabeln an Patchpanel-Punch-Down-Ports. Der technische Leistungsunterschied zwischen den beiden ist vernachlässigbar – beide unterstützen die gleichen Geschwindigkeiten und Distanzen. Die wichtige Regel ist Konsistenz: Verwenden Sie während der gesamten Installation den gleichen Standard .

T568B ist in kommerziellen Installationen in Nordamerika häufiger anzutreffen und wird von den meisten vorgefertigten Patchkabeln verwendet, die auf dem US-Markt verkauft werden. T568A wird in Regierungsanlagen bevorzugt (es ist im TIA-568-C-Standard der US-Regierung für Bundesgebäude spezifiziert) und in Europa und Australien verbreitet.

Wenn Sie eine bestehende Installation erweitern oder ergänzen, achten Sie immer auf den bereits verwendeten Standard. Durch das Mischen von T568A und T568B innerhalb desselben End-to-End-Kanals entsteht eine Crossover- und keine Straight-Through-Verbindung, die verhindert, dass Ihre Verbindung auf den meisten Switches zustande kommt.

Auswahl des Patchkabels: Die andere Hälfte der Patchpanel-Kabelgleichung

Die meisten Leute konzentrieren sich ausschließlich auf die horizontale Kabelführung, wenn sie darüber nachdenken, welches Kabel sie mit einem Patchpanel verwenden sollen, aber das Patchkabel, das den Panel-Port mit Ihrem Switch verbindet, ist ebenso wichtig. Ein Patchkabel, das einer niedrigeren Kategorie als Ihr horizontales Kabel angehört, führt zu einem Engpass am Verbindungspunkt.

Passen Sie die Patchkabelkategorie an Ihr horizontales Kabel an

Wenn Sie Cat6 zu Ihrem Patchpanel verlegt haben, verwenden Sie Cat6-Patchkabel auf der Vorderseite. Die Verwendung von Cat5e-Patchkabeln an einem Cat6-Panel und einem horizontalen Cat6-Kabel beschränkt den Kanal auf die Cat5e-Leistung. Das Gleiche gilt für Cat6A – verwenden Sie immer Cat6A-Rating-Patchkabel mit Cat6A-Patchpanels und horizontaler Verkabelung.

Standard-Patchkabellängen zum Anschluss von Patchpanels an Switches sind typischerweise 0,5 m, 1 m, 2 m oder 3 m . Kürzere Kabel reduzieren Signalverluste und sorgen für Ordnung im Rack. Vermeiden Sie den Kauf billiger Patchkabel von ungeprüften Lieferanten – minderwertige Patchkabel mit losen Paarverdrillungen oder minderwertigen Steckverbindern sind eine der häufigsten Ursachen für zeitweilige Verbindungsausfälle und verringerten Durchsatz in ansonsten gut aufgebauten strukturierten Verkabelungssystemen.

Verseilte vs. Massivleiter-Patchkabel

Patchkabel verwenden Litzenleiter (mehrere dünne Drähte, die zusammengewickelt sind) anstelle von Massivleitern. Verseilte Kabel sind flexibler und widerstandsfähiger gegen körperliche Ermüdung durch wiederholtes Biegen und Bewegen, wodurch sie sich ideal für kurze, häufig genutzte Strecken zwischen Patchpanel und Switch eignen. Massivleiterkabel – für horizontale Leitungen verwendet – sind steifer und können bei wiederholter Biegung im Inneren reißen.

Verwenden Sie niemals Massivleiterkabel als Patchkabel. Anfangs funktioniert es zwar, aber nach wiederholtem Einstecken der Stecker und Kabelbewegungen ermüden die Innenleiter und versagen.

Glasfaserkabel und Patchpanels: Eine ganz andere Kategorie

Nicht alle Patchpanels verwenden Kupfer-Ethernet-Kabel. Glasfaser-Patchpanels – auch Glasfaserverteilerpanels oder Glasfasergehäuse genannt – werden für die Backbone-Verkabelung zwischen Geräteräumen, Verbindungen zwischen Gebäuden und Verbindungen von Rechenzentren mit hoher Dichte verwendet. Sie erfüllen eine andere Funktion als Kupfer-Patchpanels und erfordern völlig andere Kabelmanagementpraktiken.

Multimode vs. Singlemode-Faser am Patchpanel

Glasfaser-Patchpanels akzeptieren entweder Multimode- oder Singlemode-Fasern und diese können nicht ausgetauscht werden. Die Wahl hängt von Ihrer Übertragungsentfernung und Anwendung ab:

• OM3-Multimode-Faser unterstützt 10GbE bis zu 300 Meter und 40GbE bis zu 100 Meter. Es verwendet einen 50-Mikron-Kern und wird häufig in Campus- und Rechenzentrums-Backbone-Anwendungen eingesetzt.
• OM4 Multimode-Faser erweitert 10GbE auf 550 Meter und 100GbE auf 150 Meter. Es ist der bevorzugte Multimode-Standard für neue Rechenzentrumsinstallationen.
• OS2-Singlemode-Faser unterstützt die Übertragung über Entfernungen von bis zu 10 km und mehr und ist daher für gebäudeübergreifende oder campusweite Übertragungen unerlässlich.

Glasfaser-Patchpanels sind passive Geräte, die organisierte Abschlusspunkte für Glasfaserstrecken bieten. Die eigentlichen Glasfaser-Patchkabel, die Geräte mit dem Panel verbinden, müssen passende Steckertypen (LC, SC, MPO/MTP) und passende Glasfasertypen verwenden. Der Anschluss eines Multimode-Patchkabels an eine Singlemode-Trunk-Glasfaser führt zu erheblichen Einfügungsverlusten und einer nicht funktionierenden Verbindung.

Häufige Fehler bei der Auswahl von Kabeln für Netzwerk-Patchpanels

Selbst erfahrene Netzwerkinstallateure machen vermeidbare Fehler bei der Auswahl und Installation von Kabeln für Patchpanel-Systeme. Dies sind die Fehler, die bei der Fehlerbehebung in der Praxis am häufigsten auftauchen:

Verwendung von CCA-Kabeln (kupferbeschichtetes Aluminium).

CCA-Kabel – bei denen Aluminiumleiter verwendet werden, die mit einer dünnen Kupferschicht überzogen sind – werden zu deutlich niedrigeren Preisen verkauft als echte Kupferkabel und werden im Internet häufig fälschlicherweise als Standard-Ethernet-Kabel bezeichnet. CCA-Kabel sollten niemals in Patchpanel-Installationen verwendet werden. Aluminium hat einen höheren elektrischen Widerstand als Kupfer, korrodiert an den Anschlusspunkten schneller und erfüllt nicht die Standards TIA-568 oder ISO/IEC 11801. Es stellte sich heraus, dass viele Netzwerkausfälle, die auf schlechte Verbindungsstabilität, übermäßigen Paketverlust oder nicht zuverlässig eingeschaltete PoE-Geräte (Power over Ethernet) zurückzuführen sind, auf CCA-Kabel zurückzuführen sind. Kaufen Sie Kabel nur von seriösen Lieferanten, die eine ETL- oder UL-Prüfung für reine Kupferleiter durchführen können.

Überschreitung der Kanallänge von 100 Metern

Der TIA-568-Standard spezifiziert eine maximale Dauerverbindung (horizontale Strecke) von 90 Metern, wobei die restlichen 10 Meter den Patchkabeln an jedem Ende zugeordnet sind, was eine Gesamtkanallänge von 100 Metern ergibt. Viele Installateure betrachten 100 Meter als horizontale Laufgrenze und fügen dann darüber Patchkabel hinzu, wodurch der Gesamtkanal über die Spezifikation hinausgeht. Eine 95 Meter lange horizontale Strecke plus zwei 3 Meter lange Patchkabel ergibt insgesamt 101 Meter – technisch gesehen außerhalb der Spezifikation und möglicherweise unzuverlässig bei Gigabit-Geschwindigkeiten.

Kabelkategorie und Patchpanel-Bewertung stimmen nicht überein

Die Installation eines Cat6A-Kabels auf einem Patchpanel mit Cat6-Bewertung verhindert, dass Sie einen zertifizierten Cat6A-Kanal erhalten. Das Panel ist die am schlechtesten bewertete Komponente im Link und seine Leistungsmerkmale legen die Obergrenze für den gesamten Lauf fest. Achten Sie bei der Auswahl eines Patchpanels immer auf die Kabelkategorie oder übertreffen Sie diese. Die Verwendung eines Cat6A-Panels mit Cat6-Kabel ist akzeptabel – das Panel ist überdimensioniert, was Geld verschwendet, aber die Leistung nicht beeinträchtigt. Der umgekehrte Fall ist nicht akzeptabel.

Biegeradius während der Installation ignorieren

Ethernet-Kabel haben einen minimalen Biegeradius, der bei der Installation beachtet werden muss. Für Cat6 UTP beträgt der minimale Biegeradius normalerweise viermal so groß wie der Außendurchmesser des Kabels oder etwa 24 mm. Cat6A erfordert aufgrund seiner dickeren Konstruktion einen größeren Biegeradius. Enge Biegungen verformen die Paarverdrillungen im Kabel, wodurch das Übersprechen zunimmt und sich die Signalqualität verschlechtert – manchmal genug, um das Bestehen der Zertifizierungsprüfung zu verhindern.

So wählen Sie das richtige Kabel für Ihr spezifisches Patchpanel-Szenario aus

Anstatt eine einzige pauschale Empfehlung anzuwenden, finden Sie hier einen praktischen Entscheidungsleitfaden, der auf gängigen Bereitstellungsszenarien basiert:

• Kleines Büro- oder Heimnetzwerk mit bis zu 1 Gbit/s Switching: Cat5e UTP mit einem Cat5e-Patchpanel. Kostengünstig, völlig ausreichend und einfach zu terminieren. Ein Upgrade ist nicht erforderlich, es sei denn, Sie planen, auf 10-GbE-Switches umzusteigen.
• Neue kommerzielle Büroeinrichtung mit voraussichtlicher Laufzeit von 10 Jahren: Cat6 UTP mit einem Cat6-Patchpanel. Bietet Spielraum für 10 GbE über kurze Strecken und bietet eine überlegene Geräuschleistung im Vergleich zu Cat5e.
• Rechenzentrum oder High-Density-Umgebung mit 10GbE bis zum Rack: Cat6A UTP (oder F/UTP, wenn EMI ein Problem darstellt) mit einem Cat6A-Patchpanel. Dies ist die einzige Kupferoption, die 10 GbE bei vollen 100-Meter-Strecken unterstützt.
• Backbone-Verbindungen zwischen Gebäuden oder dem Campus: OS2-Singlemode-Glasfaser mit LC-Anschlüssen und einem Glasfaser-Patchpanel. Kupfer-Ethernet ist nicht für Strecken über 100 Meter geeignet.
• Industrielle Umgebung mit schweren elektrischen Maschinen: Abgeschirmtes Cat6A F/UTP- oder S/FTP-Kabel mit einem geerdeten, abgeschirmten Patchpanel. Eine ordnungsgemäße Erdung am Panel ist zwingend erforderlich.
• Gesundheits- oder Bildungscampus mit gemischten PoE- und Datenanforderungen: Cat6A UTP, das die höheren Leistungsanforderungen von PoE (90 W IEEE 802.3bt) mit geringerer Wärmeentwicklung als Cat6 in gebündelten Kabelstrecken bewältigt.

Testen und Zertifizieren Ihrer Patchpanel-Kabelinstallation

Die Auswahl der richtigen Kabelkategorie ist nur die halbe Arbeit. Ein Cat6-Kabel, das falsch terminiert ist – mit übermäßiger Adernentdrillung an der Kontaktstelle, einer scharfen Biegung in der Nähe des Panels oder einem nicht übereinstimmenden Verkabelungsstandard – wird die Cat6-Leistungsanforderungen nicht erfüllen, selbst wenn das richtige Kabel verwendet wurde. Professionelle strukturierte Verkabelungsinstallationen werden mit einem Kabelzertifizierungstester überprüft, nicht nur mit einem einfachen Durchgangsprüfer.

Kabelzertifizierungstester von Herstellern wie Fluke Networks (DSX-8000), IDEAL Networks oder Softing führen Messungen einschließlich Einfügedämpfung, NEXT, FEXT, Rückflussdämpfung und Ausbreitungsverzögerung über den gesamten Frequenzbereich der Kabelkategorie durch. Eine Cat6-Kanalzertifizierung erfordert die Übergabe aller Parameter bis 250 MHz; Cat6A erfordert 500 MHz. Ein bestandener Zertifizierungsbericht ist die einzige zuverlässige Bestätigung dafür, dass Ihre Kabel- und Patchpanel-Kombination wie angegeben funktioniert .

Bei kleineren DIY-Installationen bestätigt ein einfacher Kabelzuordnungstester die korrekten Pin-Verbindungen und identifiziert Split-Pairs, Unterbrechungen und Kurzschlüsse – die häufigsten Punch-Down-Fehler. Dies stellt zwar keine Leistungsbescheinigung dar, erkennt jedoch Verkabelungsfehler, bevor Geräte angeschlossen werden.
