Was ist eine Keystone-Buchse im Netzwerk?

2025-10-13

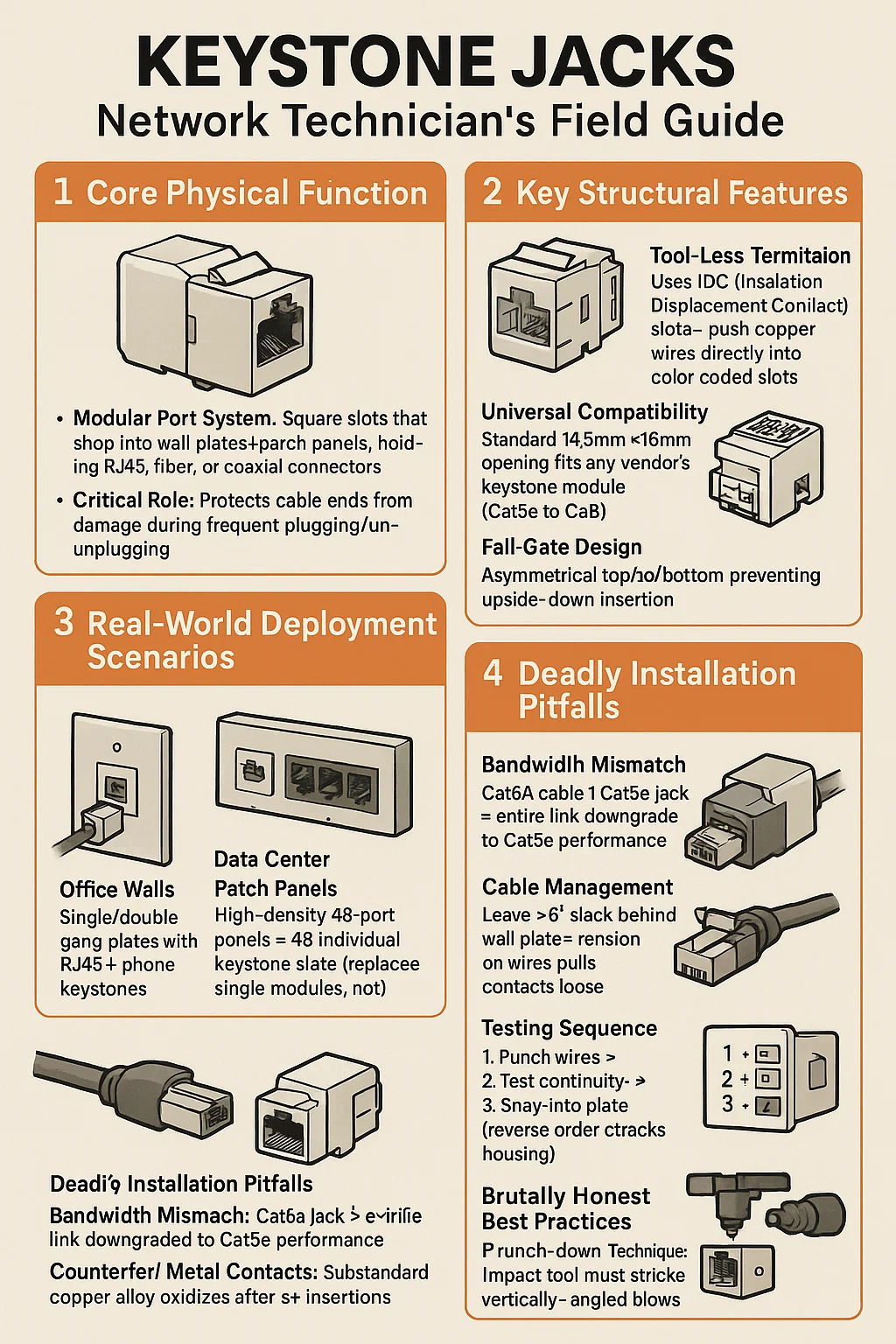

Keystone-Buchsen : Leitfaden für Netzwerktechniker


1. Körperliche Kernfunktion

Modulares Portsystem: Quadratische Steckplätze, die in Wandplatten/Patchpanels einrasten und RJ45-, Glasfaser- oder Koaxialanschlüsse aufnehmen. Wandelt Unterputzkabel in für den Benutzer zugängliche Anschlüsse um.
Entscheidende Rolle: Schützt die Kabelenden vor Beschädigungen beim häufigen Ein- und Ausstecken.


2. Wichtige Strukturmerkmale

Werkzeugloser Anschluss: Verwendet IDC-Steckplätze (Insulation Displacement Contact) – schieben Sie Kupferdrähte direkt in farblich gekennzeichnete Steckplätze; Die Klingen durchstechen die Isolierung, um Kontakt aufzunehmen.
Universelle Kompatibilität: Die Standardöffnung von 14,5 mm x 16 mm passt für das Keystone-Modul jedes Anbieters (Cat5e bis Cat8).
Ausfallsicheres Design:
Asymmetrische Ober-/Unterseite verhindert ein verkehrtes Einsetzen.
T568A/B-Schaltpläne im Gehäuse eingegossen.


3. Reale Bereitstellungsszenarien

Bürowände: Einzel-/Doppelgruppenplatten mit RJ45-Telefonschlüsseln (Daten-/Sprachtrennung).
Patchpanels für Rechenzentren: 48-Port-Panels mit hoher Dichte = 48 einzelne Keystone-Steckplätze (ersetzen einzelne Module, nicht das ganze Panel).
Hybride Umgebungen: Kontrollraumpanels kombinieren RJ45-LC-Glasfaser-HDMI-Keystones (z. B. CCTV-Überwachungsstationen).


4. Tödliche Installationsfallen

Bandbreitenkonflikt: Cat6A-Kabel, Cat5e-Buchse = gesamte Verbindung auf Cat5e-Leistung herabgestuft.
Gefälschte Metallkontakte: Minderwertige Kupferlegierung oxidiert nach 5 Einfügungen → Paketverlust (Phosphorbronze-Kontakte erforderlich).
Unkenntnis der Abschirmung: Die Verwendung abgeschirmter Buchsen mit UTP-Kabel führt zu Erdschleifen (Brummen/Interferenzen).


5. Brutal ehrliche Best Practices

Punch-Down-Technik: Das Schlagwerkzeug muss vertikal aufschlagen – abgewinkelte Schläge knicken die Leiter ein.
Kabelmanagement: Lassen Sie ≥6 Zoll Spielraum hinter der Wandplatte – Spannung an den Drähten führt dazu, dass sich die Kontakte lösen.
Testreihenfolge:
Drähte lochen → 2. Durchgang prüfen → 3. In die Platte einrasten (umgekehrte Reihenfolge reißt das Gehäuse auf).
