Wie sieht ein Patchpanel aus?

Direkte Antwodert: Wie ein Patchpanel aussieht

A Netzwerk-Patchpanel sieht aus wie ein stabiler, rechteckiger Metall- oder Kunststoffrahmen, normalerweise 19 Zoll breit, mit einer Reihe nummerierter Anschlüsse auf der Vorderseite und einem Bereich zur Organisation der Verkabelung auf der Rückseite. Es dient als statische Schalttafel, an der alle permanenten Netzwerkkabel aus verschiedenen Räumen enden und bietet so einen übersichtlichen und zentralen Punkt für die Netzwerkverwaltung.

Wichtige physische Komponenten eines Patchpanels

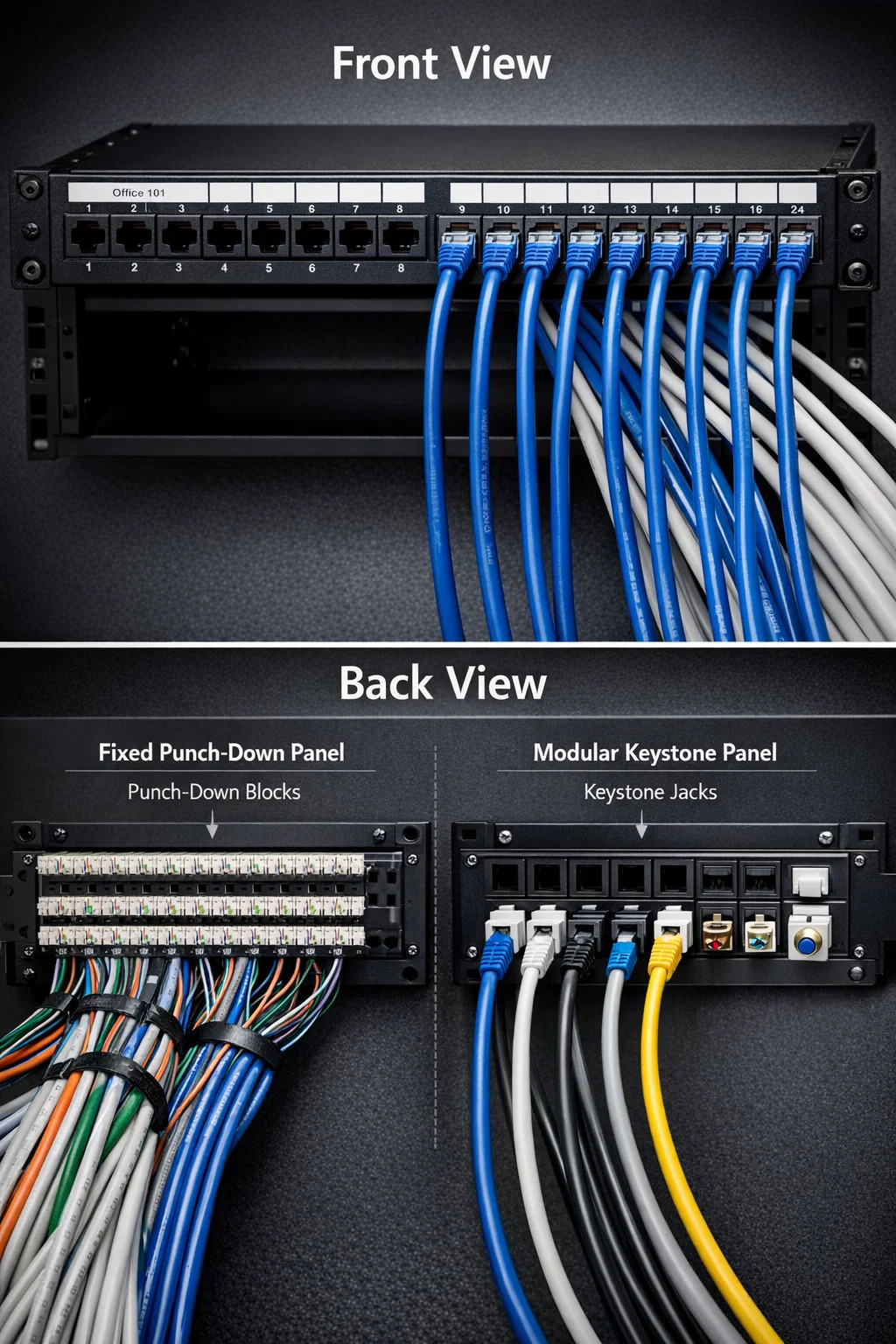

Um die visuelle Identität eines zu verstehen Netzwerk-Patchpanel ist es hilfreich, es in zwei unterschiedliche Seiten zu unterteilen: die dem Benutzer zugewandte Vorderseite und die der Infrastruktur zugewandte Rückseite.

Die Vorderseite: Anschlüsse und Beschriftungen

Die Vorderseite ist das, was Sie sehen, wenn Sie ein Server-Rack oder einen Verteilerschrank öffnen. Es besteht aus:

• Nummerierte Ports: Die meisten gängigen Panels verfügen über 12, 24 oder 48 Ports, die für die Aufnahme von Standard-RJ45-Anschlüssen ausgelegt sind.
• Beschriftungsstreifen: Leerraum über oder unter Ports, der angibt, mit welchem Raum oder Gerät jeder Port verbunden ist (z. B. „Büro 101“).
• Anbringen der Ohren: Am äußersten linken und rechten Ende befinden sich Löcher, mit denen die Platte in ein 19-Zoll-Gerätegestell geschraubt wird.

Die Rückseite: Kabelabschluss

Auf der Rückseite findet das „schwere Heben“ statt. Je nach Design sehen Sie eines von zwei Dingen:

• Auflegeblöcke: Reihen von „Zähnen“ aus Kunststoff, bei denen einzelne Kupferdrahtpaare in Metallschlitze gedrückt werden.
• Keystone-Öffnungen: Leere quadratische Löcher in einem „modularen“ Paneel, wo individuell Keystone-Buchsen sind eingerastet.

Vergleich verschiedener Arten von Patchpanels

Nicht alle Panels sehen gleich aus. Das visuelle Design bestimmt oft, wie viel Flexibilität der Installateur bei der Einrichtung hat.

Visualisierung der installierten Umgebung

In einem praktischen Szenario, beispielsweise einem Heim-Medienschrank oder einem Business-Serverraum, a Netzwerk-Patchpanel sitzt nie alleine. Sein Erscheinungsbild wird durch die daran angeschlossenen Kabel bestimmt.

Wenn es vollständig installiert ist, werden Sie einen Wasserfall aus Kabeln sehen, die auf der Rückseite eintreten und ordentlich mit Reißverschluss oder Klettverschluss befestigt sind. Auf der Vorderseite, kurze Patchkabel (normalerweise 0,5 bis 3 Fuß lang) Überbrücken Sie die Lücke zwischen dem Panel und einem Netzwerk-Switch. Dadurch entsteht ein sauberer, vertikaler „Patch“-Look, der das Wirrwarr von „Spaghetti“ verhindert, das oft bei Amateur-Setups zu finden ist.

Standardabmessungen: Die meisten Panels belegen 1U (1,75 Zoll) or 2U (3,5 Zoll) Sie beanspruchen vertikal viel Platz in einem Rack, was sie trotz der Anzahl der Anschlüsse, die sie verwalten, unglaublich schlank macht.
