Wie testet ich Glasfaser -Patchkabel?

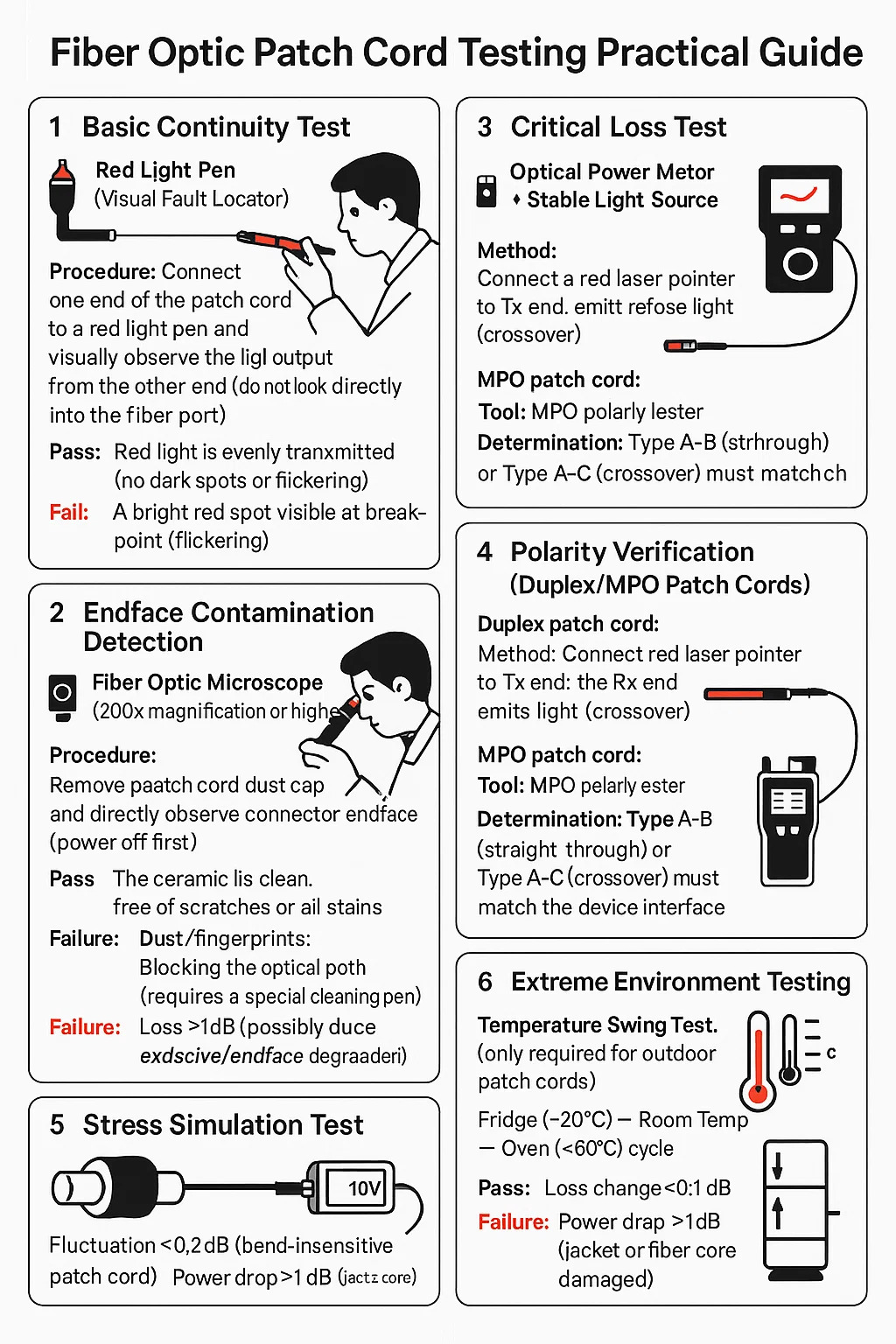

Glasfaserkabel Praktische Leitfaden testen

1. Grundkontinuitätstest
Werkzeug: Roter Lichtstift (visueller Fehler Locator)
Vorgehensweise: Schließen Sie ein Ende des Patch -Kabels an einen rot leuchtenden Stift an und beobachten Sie die Lichtleistung vom anderen Ende optisch (schauen Sie nicht direkt in den Faseranschluss).
Passieren: Rotes Licht wird gleichmäßig übertragen (keine dunklen Flecken oder Flackern).
FAIL: Ein leuchtend roter Fleck ist am Haltepunkt sichtbar (die Position der Faserkernbrechung).

2. Erkennung von Kontaminationskontamination
Werkzeug: Glasfasermikroskop (200x Vergrößerung oder höher)
Vorgehensweise: Entfernen Sie die Staubkappe der Patchkabel und beobachten Sie direkt das Steckerende (zuerst ausschalten).
Pass: Die Keramikärmel ist sauber, frei von Kratzern oder Ölflecken.
Versagen:
Staub/Fingerabdrücke: Blockieren des optischen Pfades (erfordert einen speziellen Reinigungsstift).
Risse/Chips: sofort wegwerfen (irreparabel).

3.. Kritischer Verlusttest
Werkzeug: Optische Kraftmesser stabile Lichtquelle
Vorgehensweise: Schließen Sie die Lichtquelle an ein Ende des Patch -Kabels an und geben Sie ein Referenzlicht (z. B. 1310 nm) aus. Schließen Sie ein Leistungsmesser an das andere Ende an und lesen Sie den Verlustwert (DB).
Pass:
Multimode -Patch -Kabel: ≤ 0,5 dB (innerhalb von 100 Metern).
Einmodus-Patch-Kabel: ≤ 0,3 dB (innerhalb von 1 Kilometer).
Versagen: Loss >1dB (possible: excessive bending/endface degradation).

4. Polaritätsprüfung (Duplex/MPO -Patchkabel)
Duplex Patch Cord:
Methode: Schließen Sie einen roten Laserzeiger mit dem TX -Ende an. Das RX -Ende sollte Licht aussenden (Crossover).
MPO Patch Cord:
Werkzeug: MPO -Polaritätstester
Bestimmung: Typ A-B (Straight-Through) oder Typ A-C (Crossover) muss mit der Geräteschnittstelle übereinstimmen.

5. Stressimulationstest
Szenario: Risiko, das Patchkabel nach dem Einsatz zu biegen/zu ziehen
Verfahren:
Wickeln Sie das Patchkabel dreimal um einen Zylinder mit 4 cm Durchmesser.
Überwachen Sie die optische Leistungsschwankungen in Echtzeit während des Tests.
Pass: Fluktuation ≤ 0,2 dB (biege-unempfindliches Patch-Kabel). Ausfall: Power Drop> 1 dB (Jacke oder Faserkern beschädigt).

6. Extreme Umgebungstests
Temperaturschwungtest (nur für Patch -Kabel im Freien):
Kühlschrank (-20 ° C) → Raumtemperatur → Ofen (60 ° C) 3-mal.
Pass: Verluständerung <0,1 dB.
Wasserdichter Test (IP67-Patch-Kabel):
Tauchen Sie 30 Minuten lang in den Stecker in Wasser ein, wischen Sie trocken ab und messen Sie den Isolationswiderstand (> 1000 mΩ).
