Wie repariere ich ein Glasfaserkabel?

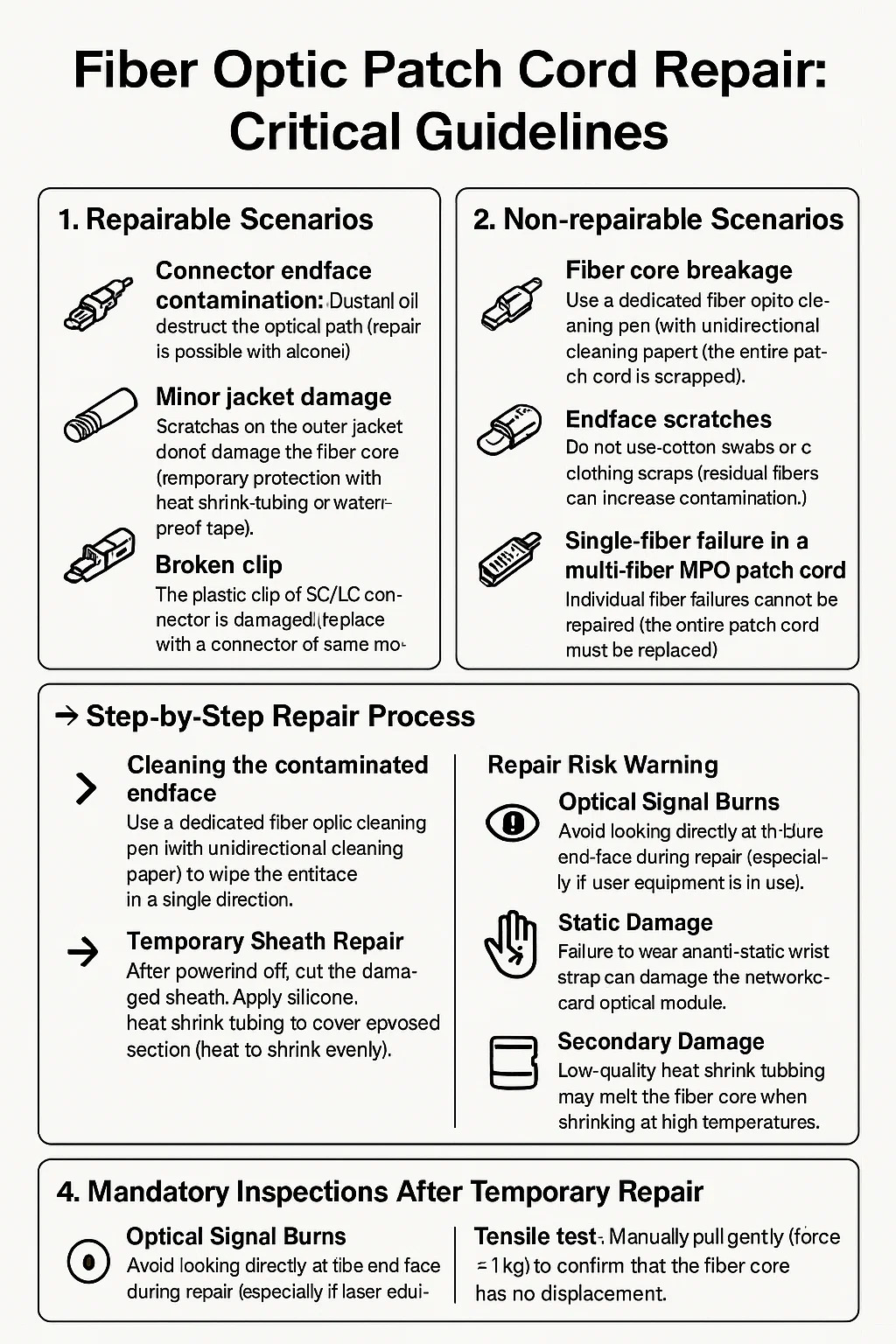

Glasfaserkabel Reparatur: Kritische Richtlinien

1. Reparierbare Szenarien
Verschmutzung der Steckdose: Staub und Öl behindern den optischen Pfad (Reparatur ist mit Alkohol und nicht gewebten Stoff möglich).
Kleiner Mantelschäden: Kratzer am äußeren Mantel beschädigen den Faserkern nicht (temporärer Schutz mit Wärmeschrumpfschläuchen oder wasserdichtem Klebeband).
Unterbrecher Clip: Der Plastikclip des SC/LC -Anschlusses ist beschädigt (ersetzen Sie durch einen Stecker desselben Modells).

2. Nicht reparierbare Szenarien
Faserkernbruch: Übermäßiges Biegen oder Drücken führt dazu, dass die Glasfaser bricht (das gesamte Patch -Kabel wird verschrottet).
Kratzer der Endface: Kratzer am Keramikfrucht von mehr als 0,2 µm (permanentes Signalabbau).
Einfaserausfall in einem Multi-Faser-MPO-Patch-Kabel: Einzelne Faserfehler können nicht repariert werden (das gesamte Patch-Kabel muss ersetzt werden).

3. Reparaturprozess Schritt-für-Schritt-Reparaturen
► Reinigen Sie das kontaminierte Endfeld
Verwenden Sie einen dedizierten Glasfaserreinigungsstift (mit unidirektionalem Reinigungspapier), um das Endfeld in eine einzelne Richtung abzuwischen.
Verwenden Sie keine Baumwollabstriche oder Kleidungsstoffe (Restfasern können die Kontamination erhöhen).
Überprüfen Sie die Kontinuität mit einem roten Laserzeiger.
► Reparatur von vorübergehender Scheide
Schneiden Sie nach dem Abfahren die beschädigte Hülle.
Tragen Sie Silikonwärmeschrumpfschläuche auf, um den freiliegenden Abschnitt abzudecken (Hitze, um gleichmäßig zu schrumpfen).
Gepanzerte Patchkabel sollten mit metallischem Klebeband und Epoxidharz versiegelt werden.
► Anschlussersatz
Schneiden Sie den Zopfabschnitt vom ursprünglichen Anschluss ab (lassen Sie mindestens 30 cm Überschuss).
Faserabstreifen: Entfernen Sie die Beschichtung und reinigen Sie die nackte Faser mit Alkohol.
Fügen Sie den neuen LC/SC -Anschluss ein und heilen Sie den Faserkern mit Epoxidharz.
Polieren Sie das Endgesicht mit einem Mühle (obligatorischer Schritt; manuelles Polieren ist unzuverlässig).

4. Reparaturrisikowarnung
Optische Signalverbrennungen: Vermeiden Sie es, während der Reparatur direkt auf die Faserendfläche zu schauen (insbesondere wenn Lasergeräte verwendet werden).
Statische Beschädigung: Das Versagen eines Antistatik-Handgelenksgurtes kann das optische Netzwerkkartenmodul beschädigen.
Sekundärschaden: Minderwertiger Wärmeschreinschlauch kann den Faserkern beim Schrumpfen bei hohen Temperaturen schmelzen.

5. Obligatorische Inspektionen nach vorübergehender Reparatur
OPTISCHER POWER -TEST: Der Dämpfungswert muss <0,5 dB höher sein als der Standard des Originalherstellers. Zugtest: Ziehen Sie manuell vorsichtig (Kraft ≤ 1 kg), um zu bestätigen, dass der Faserkern keine Verschiebung aufweist.
Biegungstest: Wickeln Sie dreimal um einen Zylinder mit 4 cm Durchmesser, optische Leistungsschwankungen <0,2 dB.
